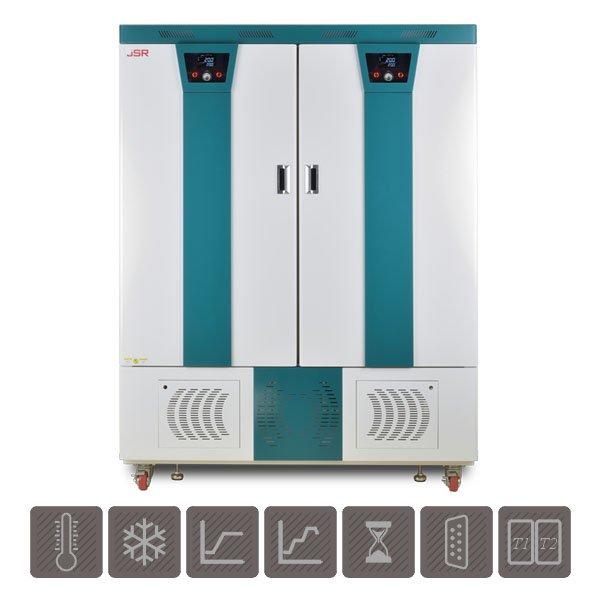

2 x 250 L Dual Chamber Refrigerated Low Temperature Incubator / 2실 저온 배양기
2실 저온배양기 / 10 스텝 프로그램 콘트롤러 / 온도제어범위 : +0 oC 에서 +70 oC / 램프 ON/OFF 광주기프로그램제어
 |
catalog-jsbi-250dcpl-incubator-kor.pdf |
|
규격서 다운로드 |
|||
|
제품사양 |
|
|
|
|
정치온도제어 |
가능 |
가능 |
가능 |
|
온도제어 중 램프 ON/OFF 제어 |
불가 |
불가 |
가능 |
|
10 스텝 온도 프로그램 |
불가 |
가능 |
가능 |
|
10 스텝 램프 ON/OFF 프로그램 |
불가 |
불가 |
가능 |
|
램프타입 |
없음 |
없음 |
LED 570 mm |
|
장착램프 |
없음 |
없음 |
15 watt x 5 ea / chamber |
공 통 규 격
|
가열방식 |
강제대류식 |
|
냉각방식 |
공냉식 밀페형 콤프레서 |
|
제어온도범위 |
+0 oC ~ +70 oC, 0.1 oC 제어 |
|
제어정밀도 20.0 oC 기준 |
±0.2 oC |
|
온도분포도 20.0 oC 기준 |
±0.5 oC |
|
콘트롤러 |
JIC-CON 5세대 프로그래머블 디지털 마이크로프로세서 PID 콘트롤러 |
|
10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복) [ JSBI-250DCP, JSBI-250DCPL ] |
|
|
10 스텝 램프 ON/OFF 설정하여 광주기 명암 환경을 설정 [ JSBI-250DCPL ] |
|
|
|
3 구간 PID 제어알고리즘 |
|
|
3 점 온도보정기능 |
|
|
1 점 온도보정기능 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과열 감지 시 냉동기 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
내부도어 : T 5 mm 강화유리 |
|
|
PVC 코팅 와이어 선반 포함 |
|
|
스테인레스 스틸 타공선반 [옵션] |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |

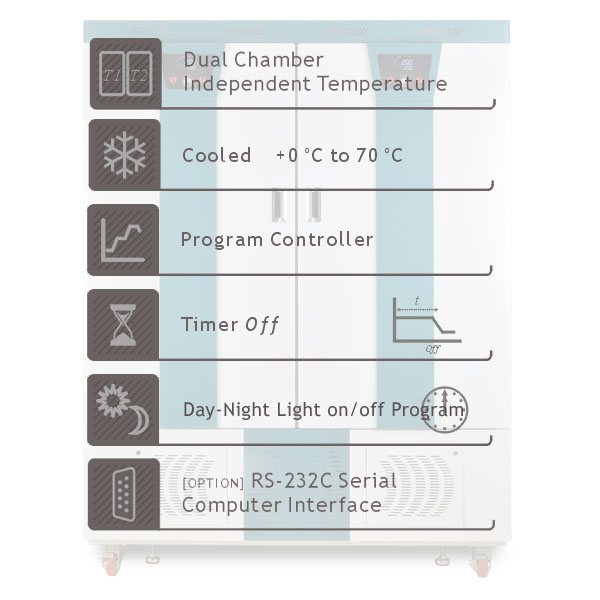

제 품 특 장 점
|
|
|
|
|
|
|
1 패턴10 스텝 온도 및 광주기 프로그램 기능 |
|
 |
[ JSBI-250DCP, JSBI-250DCPL ] 최대 10단계의 온도와 램프 ON/OFF 상태를 프로그램하고 저장 할 수 있으며 작성된 프로그램에 따라 1 ~ 999회 (또는 무한 반복) 반복하여 작동하도록 설정. |
|
|
3 그룹 존 PID 제어 |
|
|
전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어. |
|
|
3점 온도 보정 |
|
|
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어. |
|
|
1점 온도보정 |
|
|
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지. |
|
작동성능 |
|
• 온도제어범위 +0 oC 에서 +70 oC • 정밀한 PID 콘트롤러는 온도를 0.1℃ 단위로 제어 • 공기역학적 설계된 챔버 내부의 공기를 순환시켜 균일한 온도 유지 • 가열히터, 증발기, 순환팬이 뒤벽면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음 • 공냉식 밀페형 콤프레서를 사용한 냉동시스템
|
|

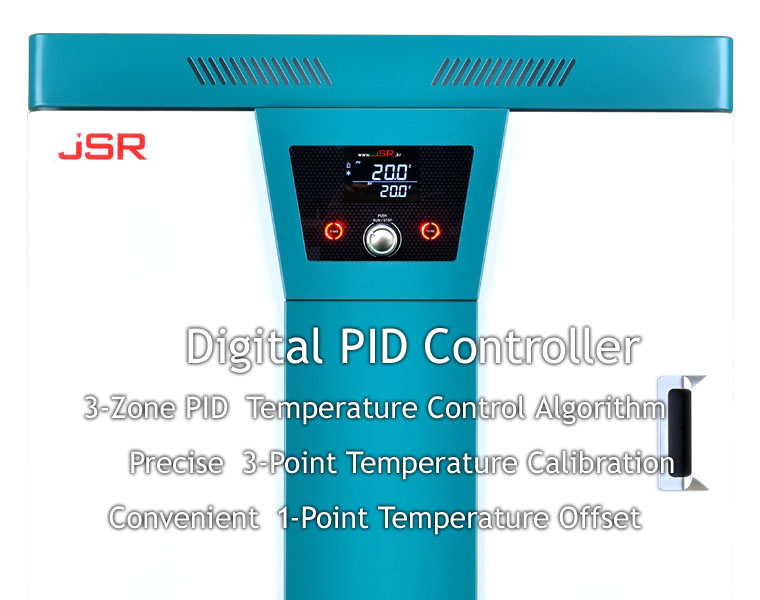

콘트롤러 |
|
• 디지털 마이크로프로세서 PID 콘트롤러 • 그래픽 LCD 디스플레이 • 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 • UV 코팅 터치 판넬 • 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 • 인코더 타입 조그 다이얼 • 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 • 온도제어해상도 0.1 oC • 10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복) [ JSBI-250DCP, JSBI-250DCPL ] • 10 스텝 램프 ON/OFF 설정하여 광주기 명암 환경을 설정 [ JSBI-250DCPL ] • 예약타이머 : 1분 ~최대 99 시간 59 분 설정 • 정지타이머 : : 1분 ~최대 99 시간 59 분 설정 • 자주 사용하는 온도와 타이머 시간 저장 기능 • 3구간 PID 제어 알고리즘 • 3점 온도보정기능 / 1점 오프셋 온도보정기능 • CLASS A PT-100 Ω 센서 사용 • 정전 제어 복귀 기능과 타이머 유지기능 • 냉동기 보호를 위한 지연작동 기능 • 전자동 제상시스템 탑재. 작동 환경에 따라 제상주기 설정가능 • RS-232C PC 연결용 시리얼 포트 [옵션]
|
|
구조 및 재질 |
|
• 내구성이 뛰어난 에폭시 분체도장 외장 케이스 • 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 챔버 및 PVC 코틴 선반 • 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 • 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편 • 기밀성이 뛰어난 자석 접착방식의 외부 도어 패킹 • 내부 유리 도어와 고밀도 실리콘 패킹, 밀착식 도어락
|
|
편의장치 |
|
• 강화유리 내부도어가 있어 도어를 열지 않고 샘플관찰이 용이 • 25 mm 간격으로 높이 조절이 가능한 선반
|
|
안전장치 |
|
• PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러 표시 • 이중 과열 차단 장치 과열 차단 장치는 설정 온도+5 oC 과열 시 작동 정지 후 경고음 및 에러 표시 과냉 차단 장치는 설정 온도-5 oC 과냉각 시 작동 정지 후 경고음 및 에러 표시 • 독립적으로 설치된 과열 차단 장치는 설정 온도 이상 과열 시 히터 차단 • 장시간 도어 열림 상태를 인지하여 경고음 및 에러표시 • 과전류 차단 장치 : 차단기
|
모델 및 사양
|
품 번 |
|||
|
규격 및 구성 |
|
|
|
|
챔버용량 |
250 리터 x 2 챔버 |
||
|
내부규격 (W x D x H mm) |
500 x 500 x 1000 x 2챔버 |
||
|
외부규격 (W x D x H mm) |
680 x 825 x 1770 |
||
|
내부유리도어규격 (W x H mm) |
561 x 1077 |
||
|
선반위치 (25mm 간격) |
36 개 |
||
|
포함선반수량 |
6 개 |
||
|
|
|
|
|
|
성 능 |
|
|
|
|
가열방식 |
강제대류식 |
||
|
냉각방식 |
공냉식 밀페형 콤프레서 |
||
|
제어온도범위 |
+0 oC ~ +70 oC, 0.1 oC 제어 |
||
|
제어정밀도 20.0 oC 기준 |
±0.2 oC |
||
|
온도분포도 20.0 oC 기준 |
±0.5 oC |
||
|
램프타입, 길이 |
n/a |
n/a |
LED 570 mm |
|
램프구성 |
n/a |
n/a |
15 watt x 5 개 / 챔버 |
|
|
|
|
|
|
콘트롤러 |
|
|
|
|
타입 |
디지털 마이크로프로세서 PID 제어 |
||
|
디스플레이 |
고해상도 그래픽 LCD 디스플레이 |
||
|
콘트롤판넬 |
UV 코팅 폴리카보네이트 |
||
|
사용자 인터페이스 |
라이트 내장 정전식 터치버튼 |
||
|
|
푸쉬기능 인코더 조그 다이얼 |
||
|
온도제어로직 |
3 구간 PID 제어알고리즘 |
||
|
온도보정 |
1점 온도보정기능 |
||
|
|
3점 온도보정기능 |
||
|
온도해상도 |
0.1 oC |
||
|
온도제어프로그램 |
정치제어 |
10 스텝 프로그램 |
10 스텝 프로그램 |
|
램프제어프로그램 |
n/a |
n/a |
10 스텝 프로그램 |
|
정지타이머 |
최대 99 hr 59 min / 1분 단위 설정 |
||
|
예약타이머 |
최대 99 hr 59 min / 1분 단위 설정 |
||
|
온도센서 |
CLASS A PT-100 Ω Sensor |
||
|
정전제어복귀 |
설정온도 및 정지 타이머 제어복귀 여부 선택 가능 |
||
|
통신인터페이스 |
RS-232C 통신 인터페이스 [옵션] |
||
|
전 원 |
|
||
|
공급전원 |
220 ± 10% VAC |
||
|
주파수 |
50 / 60Hz |
||
|
히터용량 |
2 ea x 1.0 kW |
||
|
소비전력 |
챔버별 개별 플러그 2 ea x 1.8 kW 8.2 amp |
||
|
상 |
1 Phase |
||
|
전원플러그 |
220 V 표준플러그 |
||
주문정보
|
품 번 |
품 명 |
전 원 |
|
JSBI-250DC |
Dual Chamber Refrigerated BOD Incubator, 250 L x 2 Chambers |
220 VAC 1~ ph 50/60Hz |
|
|
|
|
|
JSBI-250DCP |
Dual Chamber Refrigerated BOD Incubator, Programmable 250 L x 2 Chambers |
220 VAC 1~ ph 50/60Hz |
|
|
|
|
|
JSBI-250DCPL |
Dual Chamber Refrigerated BOD Incubator, Programmable 250 L x 2 Chambers with Light |
220 VAC 1~ ph 50/60Hz |
선택사양
|
품 번 |
품 명 |
|
PHS-A06 |
타공선반, 스테인레스 스틸 304, W470 x D480 mm for JSBI-250D 시리즈 |
|
PHS-C05 |
와이어 선반, PVC 코팅 스틸, W470 x D480 mm for JSBI-250D 시리즈 |
|
PHS-A99 |
선반걸이, 4개 세트 |
