350°C Hi-Temp Oven (고온 건조기)

규격서 다운로드

JSOF-030H

JSOF-100H

JSOF-150H

JSOF-250H

Hi-Temp Oven

27 Liter

96 Liter

150 Liter

250 Liter

가열방식

강제대류방식

제어온도범위

상온 + 10°C ~ 350°C

제어정밀도

± 0.2°C at 120°C (JSOF-030H)

온도분포도

± 1.0°C at 120°C (JSOF-030H)

콘트롤러

디지털 마이크로프로세서 PID 제어

센서

CA (K) Type Sensor

안전장치

과열방지장치

누전차단장치

재질

본체 - SPCC 열연강판 에폭시 분체도장

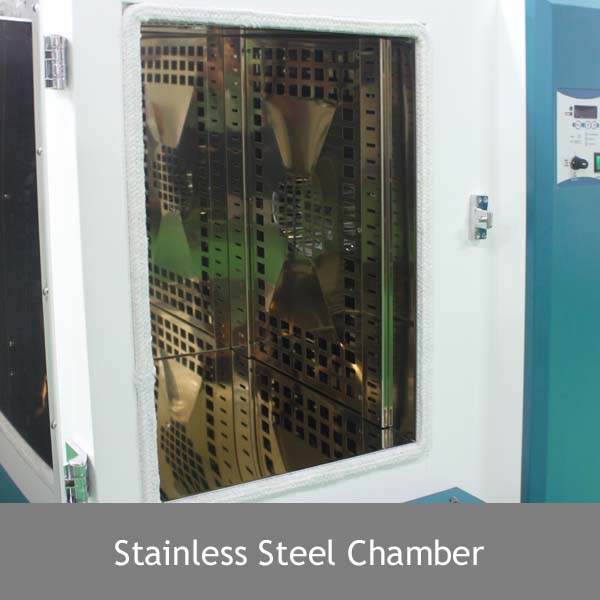

챔버 – 스테인레스 스틸 304

보온재 – 50mm 두께 알미늄 피복 글래스울

선반 스테인레스 스틸 와이어 선반 포함

옵션 스테인레스 스틸 타공 선반

전원

220±10% VAC 50/60Hz 단상

플러그

220V 표준플러그 또는 30 AMP 플러그

작 동 성 능

• 온도제어범위 상온+10 ^oC ~ 350 ^oC

• 빠른 건조와 균일한 온도 분포를 위한 강제 순환방식의 열풍건조기

• 열풍의 효율적인 순환과 뛰어난 온도분포도를 위해 공기역학적으로 설계된 챔버구조.

• 가열히터와 순환팬이 측면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음

• 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음

콘트롤러

• 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 가능

• 예약 / 정지 타이머 내장 99분 59초 / 99시간 59분 / 99일 23시간 설정 가능

• 온도보정, 오토튜닝 기능 내장

• CA(K)-Type 센서

구조 및 재질

• 내구성이 뛰어난 에폭시 분체도장 외장 케이스

• 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반

• 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터

• 수분 및 증기를 배출할 수 있는 배기구 장착

편 의 장 치

• 25 mm 간격으로 높이 조절이 가능한 선반

• 크기 조절이 가능한 배기구

• 도어센서를 장착하여 도어를 열면 히터 출력과 팬이 정지하며 고온의 열기부터 사용자 보호

안 전 장 치

• 도어 열림 시 히터 및 팬 정지

• 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시

• 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시

• 독립적인 2차 과열차단기

• PT SENSOR 단락 또는 합선 시 경고음 및 에러표시

• 과전류 차단 장치 : 누전차단기

품 번

JSOF-030H

JSOF-100H

JSOF-150H

JSOF-250H

▶ 규격 및 구성

챔버용량

27 리터

96 리터

150 리터

250 리터

내부규격 (W x D x H mm)

300 x 300 x 300

400 x 400 x 600

500 x 500 x 600

600 x 600 x 700

외부규격 (W x D x H mm)

745 x 460 x 580

845 x 560 x 880

945 x 660 x 880

1045 x 760 x 980

선반위치 (25mm 간격)

14 ea

20 ea

20 ea

20 ea

포함선반수량

2 ea

2 ea

2 ea

3 ea

배기구

1 ea

1 ea

1 ea

1 ea

▶ 성 능

가열방식

열풍가열식

제어온도범위

상온 +10 ^oC ~ +350 ^oC, 0.1 ^oC 제어

제어정밀도 120 ^oC 기준

±0.2 ^oC

±0.3 ^oC

±0.3 ^oC

±1.0 ^oC

온도분포도 120 ^oC 기준

±1.0 ^oC

±1.5 ^oC

±1.5 ^oC

±2.0 ^oC

가열소요시간 200 ^oC

8 분

10 분

10 분

15 분

▶ 전 원

공급전원

220 ± 10% VAC

주파수

50 / 60Hz

히터용량

2.0 kW

2.5 kW

3.0 kW

4.0 kW

소비전력

2.1 kW 9.5 amp

2.6 kW 11.8 amp

3.1 kW 14.1 amp

4.1 kW 18.6 amp

상

단상

전원플러그

220 V 표준플러그

30 AMP 플러그

품 번

품 명

전 원

용 량

순중량

선적중량

JSOF-030H

Hi-Temp Oven

220 VAC 50/60 Hz

27 L

45 kg

55 kg

JSOF-100H

Hi-Temp Oven

220 VAC 50/60 Hz

96 L

65 kg

73 kg

JSOF-150H

Hi-Temp Oven

220 VAC 50/60 Hz

150 L

78kg

94kg

JSOF-250H

Hi-Temp Oven

220 VAC 50/60 Hz

250 L

116 kg

189 kg

품 번

타공선반, Stainless Steel 304

PHS-A01

for JSOF-030H       W270 x D270 mm

PHS-A04

for JSOF-100H       W370 x D370 mm

PHS-A20

for JSOF-150H       W470 x D470 mm

PHS-A25

for JSOF-250H       W570 x D570 mm

Art No.

와이어 선반, Stainless Steel 304

PHS-B01

for JSOF-030H       W270 x D270 mm

PHS-B04

for JSOF-100H       W370 x D370 mm

PHS-B14

for JSOF-150H       W470 x D470 mm

PHS-B25

for JSOF-250H       W570 x D570 mm

PHS-A99

선반고정 걸이 4개 세트

PHC-001
