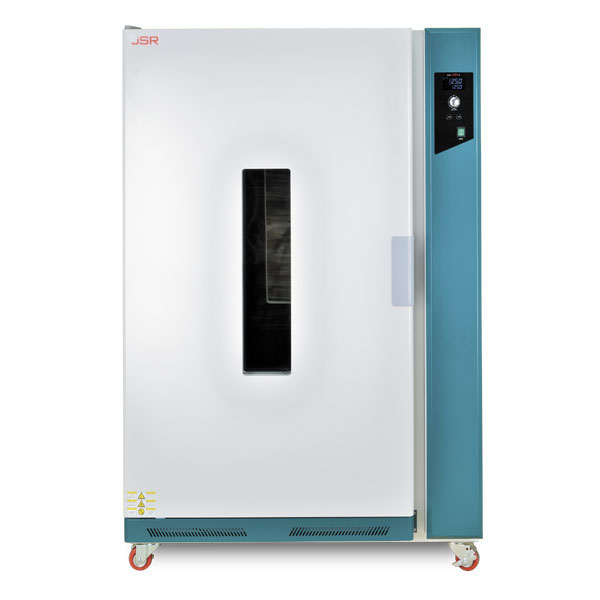

Programmable Upright Convection Oven (프로그램 중형 열풍 건조기)

규격서 다운로드

JSOF-250P

Programmable Upright Oven

250 Liter

가열방식

열풍가열식

제어온도범위

상온 +10 ^oC ~ +250 ^oC, 0.1 ^oC 제어

제어정밀도 120 ^oC 기준

±0.3 ^oC at 120 ^oC (JSOF-250P 기준)

온도분포도 120 ^oC 기준

±1.5 ^oC at 120 ^oC (JSOF-250P 기준)

콘트롤러

JIC-CON 5세대 프로그래머블 디지털 마이크로프로세서 PID 콘트롤러

1 패턴, 10 스텝, 1 ~ 999회 반복운전 (무한반복) 프로그램 기능

3 그룹 Zone PID 제어알고리즘

3 점 온도보정기능

1 점 온도보정기능

온도센서

Class A Pt-100 Ω Sensor

안전장치

과열 감지 시 히터 차단 후 경고음 및 에러표시

과전류 차단장치

재질

본체 : SPCC 철판 분체도장

챔버 : 스테인레스 스틸 304

단열재 : 50 mm 알미늄 피복 미네랄 울

스테인레스 스틸 와이어 선반 포함

스테인레스 스틸 타공선반 [옵션]

공급전원

220 ± 10% VAC 50/60Hz 단상

전원플러그

220 V 표준플러그

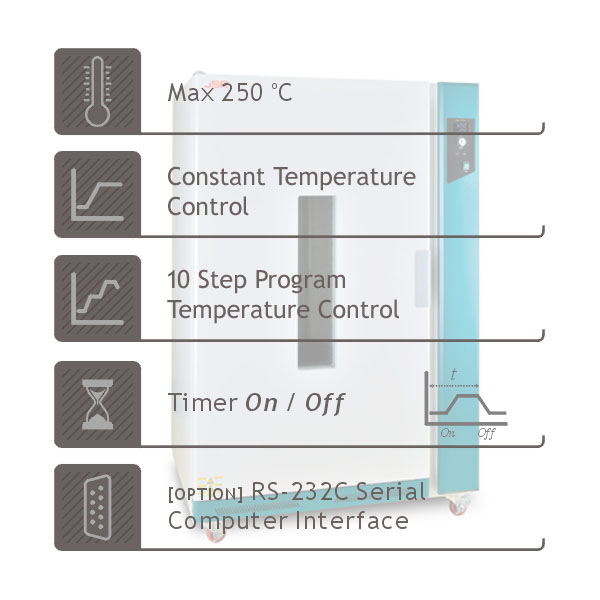

최대 10단계의 다양한 온도에서 연속 작동하는 프로그램을 작성하고 저장할 수 있으며 작성된 프로그램에 따라 1 ~ 999회 (또는 무한 반복) 반복하여 작동

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어.

3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어.

1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지.

작동성능

• 온도제어범위 상온+10 ^oC ~ 250 ^oC

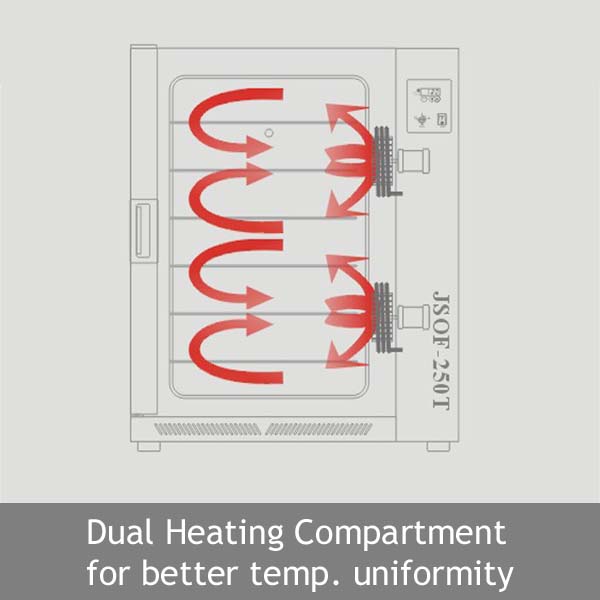

• 빠른 건조와 균일한 온도 분포를 위한 강제 순환방식의 열풍건조기

• 열풍의 효율적인 순환과 뛰어난 온도분포도를 위해 공기역학적으로 설계된 챔버구조.

• 가열히터와 순환팬이 측면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음

• 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음

콘트롤러

• 디지털 마이크로프로세서 PID 콘트롤러

• Integrated Digital Microprocessor Control System

• 그래픽 LCD 디스플레이

• 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공

• UV 코팅 터치 판넬

• 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남

• 인코더 타입 조그 다이얼

• 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공

• 온도제어해상도 0.1 ^oC

• 10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복)

• 예약타이머 : 1분 ~최대 99 시간 59 분 설정

• 정지타이머 : 1분 ~최대 99 시간 59 분 설정

• 자주 사용하는 온도와 타이머 시간 저장 기능

• 3그룹 Zone PID 제어 알고리즘

• 3점 온도보정기능

• 1점 오프셋 온도보정기능

• CLASS A PT-100 Ω 센서 사용

• 정전 제어 복귀 기능과 타이머 유지기능

• RS-232C PC 연결용 시리얼 포트 [옵션]

구조 및 재질

• 내구성이 뛰어난 에폭시 분체도장 외장 케이스

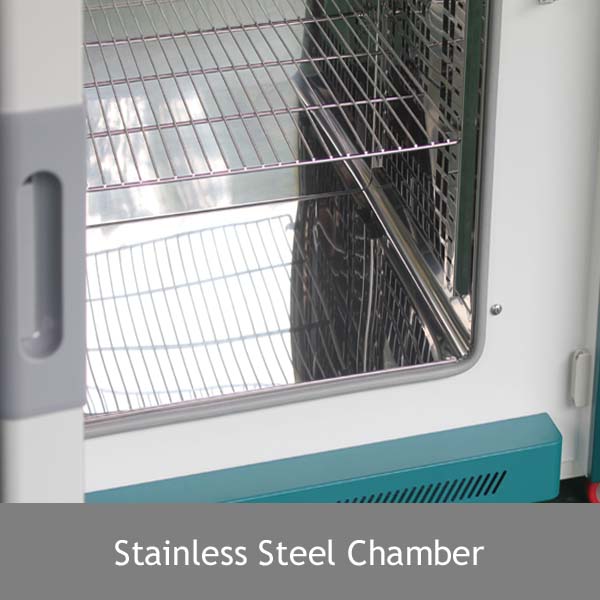

• 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반

• 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터

• 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편

• 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치

• 수분 및 증기를 배출할 수 있는 배기구 장착

편의장치

• 이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이

• 25 mm 간격으로 높이 조절이 가능한 선반

• 크기 조절이 가능한 배기구

• 도어센서를 장착하여 도어를 열면 히터 출력과 팬이 정지하며 고온의 열기부터 사용자 보호

안전장치

• 도어 열림 시 히터 및 팬 정지

• 장시간 도어 열림 시 경고음 및 에러표시

• 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시

• 설정온도+10 ^oC 과열 시 작동 중지 후 경고음 및 에러표시

• 설정온도-10 ^oC 하강 시 작동 중지 후 경고음 및 에러표시

• 독립적인 2차 과열차단기

• PT SENSOR 단락 또는 합선 시 경고음 및 에러표시

• 과전류 차단 장치 : 누전차단기

모 델 번 호

JSOF-250P

JSOF-400P

JSOF-700P

챔버용량

250 L

372 L

655 L

규격

내부

500 x 500 x 1000

610 x 610 x 1000

710 x 710 x 1300

W x D x H mm

외부

895 x 675 x 1360

1050 x 785 x 1360

1105 x 885 x 1660

투시창

W150 x H460

W150 x H460

W150 x H615

제어온도범위

ambient +10°C to 250°C

제어정밀도 120 ^oC 기준

± 0.3°C

± 0.3°C

± 0.3°C

온도분포도 120 ^oC 기준

± 1.5°C

± 2.0°C

± 3.0°C

가열소요시간 120 ^oC

10 min.

15 min.

15 min.

포함선반/ 선반위치(25mm 간격)

3 / 36

4 / 36

6 / 48

배기구

1

히터용량

2 x 1.5 kW

2 x 1.7 kW

2 x 2.5 kW

소비전력

14.0 Amp

16.0 Amp

23.2 Amp

전원플러그

220 V 표준플러그

30 AMP

30 AMP

품 번

품 명

전 원

용 량

순중량

선적중량

JSOF-250P

Programmable Upright Convection Oven

220 VAC 50/60 Hz

250 L

115 kg

135 kg

JSOF-400P

Programmable Upright Convection Oven

220 VAC 50/60 Hz

372 L

150 kg

200 kg

JSOF-700P

Programmable Upright Convection Oven

220 VAC 50/60 Hz

655 L

190 kg

255 kg

품 번

타공선반, 스테인레스 스틸 304

PHS-A06

for JSOF-250P       W470 x D480 mm

PHS-A11

for JSOF-400P       W580 x D590 mm

PHS-A15

for JSOF-700P       W680 x D690 mm

품 번

와이어선반, 스테인레스 스틸 304

PHS-B06

for JSOF-250P       W470 x D480 mm

PHS-B11

for JSOF-400P       W580 x D590 mm

PHS-B12

for JSOF-700P       W680 x D690 mm

PHS-A99

4선반걸이, 4개 세트
