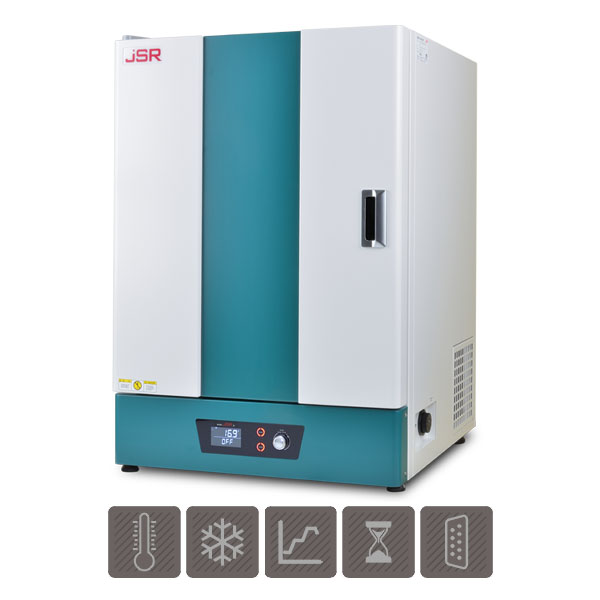

Tabletop Refrigerated Incubator, Programmable 프로그램타입 탁상형 저온배양기

규격서 다운로드

JSBI-050CP

JSBI-100CP

Tabletop Refrigerated Incubator, Programmable

50 Liter

100 Liter

가열방식

강제대류식

냉각방식

공냉식 밀페형 콤프레서

제어온도범위

+0 ^oC ~ +70 ^oC, 0.1 ^oC 제어

제어정밀도 20.0 ^oC 기준

±0.2 ^oC

온도분포도 20.0 ^oC 기준

±0.5 ^oC

콘트롤러

JIC-CON 5세대 프로그래머블 디지털 마이크로프로세서 PID 콘트롤러

10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복)

3 구간 PID 제어알고리즘

3 점 온도보정기능

1 점 온도보정기능

온도센서

Class A Pt-100 Ω Sensor

안전장치

과열 감지 시 히터 차단 후 경고음 및 에러표시

과열 감지 시 냉동기 차단 후 경고음 및 에러표시

과전류 차단장치

재질

본체 : SPCC 철판 분체도장

챔버 : 스테인레스 스틸 304

내부도어 : T 5 mm 강화유리

PVC 코팅 와이어 선반 포함

스테인레스 스틸 타공선반 [옵션]

공급전원

220 ± 10% VAC 50/60Hz 단상

전원플러그

220 V 표준플러그

1 패턴10 스텝 프로그램 기능

최대 10단계의 다양한 온도에서 연속 작동하는 프로그램을

작성하고 저장할 수 있으며 작성된 프로그램에 따라

1 ~ 999회 (또는 무한 반복) 반복하여 작동

 3 그룹 존 PID 제어

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로

나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여

온도를 제어함으로써 각 영역별로 우수한 특성의

정밀한 온도제어.

3점  온도 보정

3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도

지점에서 검교정된 표준 온도계로 측정한 챔버 내부의

실제 온도와 콘트롤러의 지시온도 차이를 보정하여

모든 온도 영역에서 챔버의 온도를 정확하게 제어.

1점 온도보정

1점 OFFSET 기능은 주 사용온도에서 검교정된 표준

온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의

지시온도의 차이를 OFFSET 기능으로 보정하여 해당

온도에서 정확한 온도 유지.

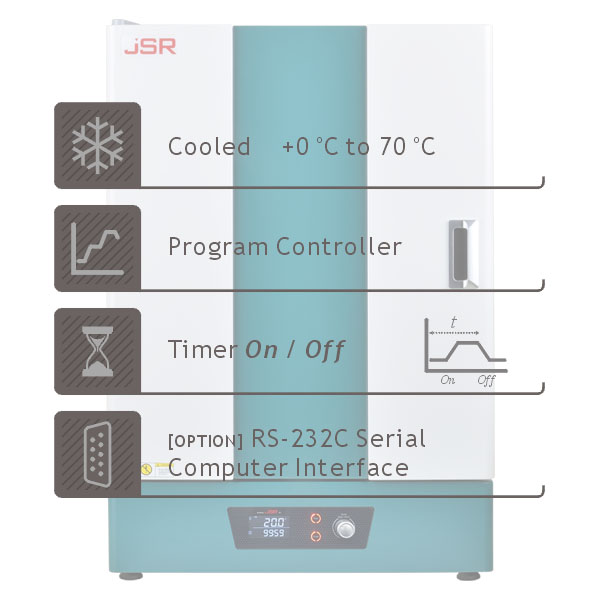

작동성능

• 온도제어범위 +0 ^oC 에서 +70 ^oC

• 정밀한 PID 콘트롤러는 온도를 0.1℃ 단위로 제어

• 공기역학적 설계된 챔버 내부의 공기를 순환시켜 균일한 온도 유지

• 가열히터, 증발기, 순환팬이 뒤벽면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음

• 공냉식 밀페형 콤프레서를 사용한 냉동시스템

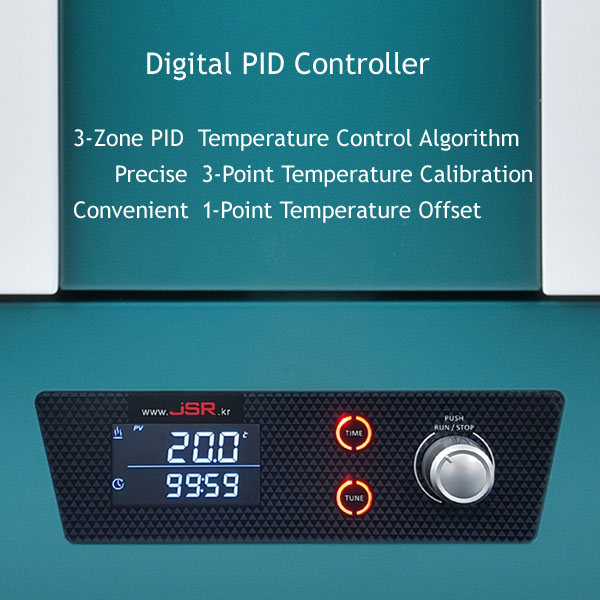

콘트롤러

• 디지털 마이크로프로세서 PID 콘트롤러

• 그래픽 LCD 디스플레이

• 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공

• UV 코팅 터치 판넬

• 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남

• 인코더 타입 조그 다이얼

• 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공

• 온도제어해상도 0.1 ^oC

• 10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복)

• 예약타이머 : 1분 ~최대 99 시간 59 분 설정

• 정지타이머 : : 1분 ~최대 99 시간 59 분 설정

• 자주 사용하는 온도와 타이머 시간 저장 기능

• 3구간 PID 제어 알고리즘

• 3점 온도보정기능 / 1점 오프셋 온도보정기능

• CLASS A PT-100 Ω 센서 사용

• 정전 제어 복귀 기능과 타이머 유지기능

• 냉동기 보호를 위한 지연작동 기능

• 전자동 제상시스템 탑재. 작동 환경에 따라 제상주기 설정가능

• RS-232C PC 연결용 시리얼 포트 [옵션]

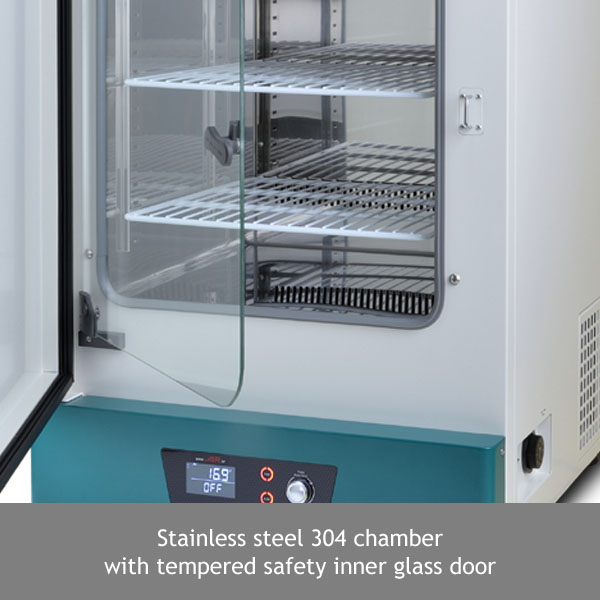

구조 및 재질

• 내구성이 뛰어난 에폭시 분체도장 외장 케이스

• 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 챔버 및 PVC 코틴 선반

• 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터

• 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편

• 기밀성이 뛰어난 자석 접착방식의 외부 도어 패킹

• 내부 유리 도어와 고밀도 실리콘 패킹, 밀착식 도어락

편의장치

• 강화유리 내부도어가 있어 도어를 열지 않고 샘플관찰이 용이

• 25 mm 간격으로 높이 조절이 가능한 선반

안전장치

• PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러 표시

• 이중 과열 차단 장치

     과열 차단 장치는 설정 온도+5 ^oC 과열 시 작동 정지 후 경고음 및 에러 표시

     과냉 차단 장치는 설정 온도-5 ^oC 과냉각 시 작동 정지 후 경고음 및 에러 표시

• 독립적으로 설치된 과열 차단 장치는 설정 온도 이상 과열 시 히터 차단

• 장시간 도어 열림 상태를 인지하여 경고음 및 에러표시

• 과전류 차단 장치 : 차단기

품 번

JSBI-050CP

JSBI-100CP

규격 및 구성

챔버용량

50 리터

100 리터

내부규격 (W x D x H mm)

400 x 360 x 350

450 x 450 x 500

외부규격 (W x D x H mm)

580 x 600 x 770

630 x 690 x 920

내부유리도어규격 (W x H mm)

461 x 477

461 x 677

선반위치 (25mm 간격)

10 개

16 개

포함선반수량

2 개

2 개

성 능

가열방식

강제대류식

냉각방식

공냉식 밀페형 콤프레서

제어온도범위

+0 ^oC ~ +70 ^oC, 0.1 ^oC 제어

제어정밀도 20.0 ^oC 기준

±0.2 ^oC

온도분포도 20.0 ^oC 기준

±0.5 ^oC

전 원

공급전원

220 ± 10% VAC

220 ± 10% VAC

주파수

50 / 60Hz

50 / 60Hz

히터용량

700 W

700 W

소비전력

1.3 kW 6.0 amp

1.3 kW 6.0 amp

상

단상

단상

전원플러그

220 V 표준플러그

220 V 표준플러그

품 번

품 명

전 원

JSBI-050CP

Programmable Tabletop Refrigerated Incubator, 50 L

표준구성품 포함

2 ea x PVC Coated Wire Shelf

8 ea x Shelf Support

1 ea x Instruction Manual

1 ea x Warranty Certificate

220 VAC 1~ ph 50/60Hz

JSBI-100CP

Programmable Tabletop Refrigerated Incubator, 100 L

표준구성품 포함

2 ea x PVC Coated Wire Shelf

8 ea x Shelf Support

1 ea x Instruction Manual

1 ea x Warranty Certificate

220 VAC 1~ ph 50/60Hz

품 번

품 명

PHS-A23

타공선반, 스테인레스 스틸 304, W370 x D340 mm for JSBI-050CP

PHS-C09

와이어 선반, PVC 코팅 스틸, W370 x D340 mm for JSBI-050CP

PHS-A24

타공선반, 스테인레스 스틸 304, W420 x D430 mm for JSBI-100CP

PHS-C10

와이어 선반, PVC 코팅 스틸, W420 x D430 mm for JSBI-100CP

PHS-A99

선반걸이, 4개 세트
