가열방식

열풍순환가열

냉각방식

CFC Free Air Cooled Compressor

가습방식

가습조 물을 가열하여 실제 습도 구현

제어온도범위

- 40 °C ~ 150 °C (5 °C 이하 작동 시 습도제어 불가)

온도정밀도

± 0.3 °C at 20.0 °C, (JSRH-250)

온도분포도

± 0.7 °C at 20.0 °C, (JSRH-250)

온도센서

Pt-100 Ω Sensor

제어습도범위

35 ~ 98% RH

습도정밀도

± 0.4 % at 60% RH (JSRH-250)

습도분포도

± 1.5 % at 60% RH (JSRH-250)

습도센서

전자식 습도센서, 센서자체보정기능 내장

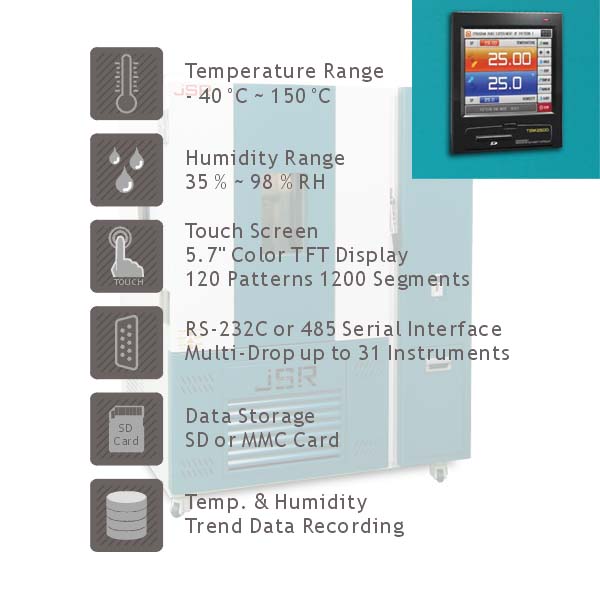

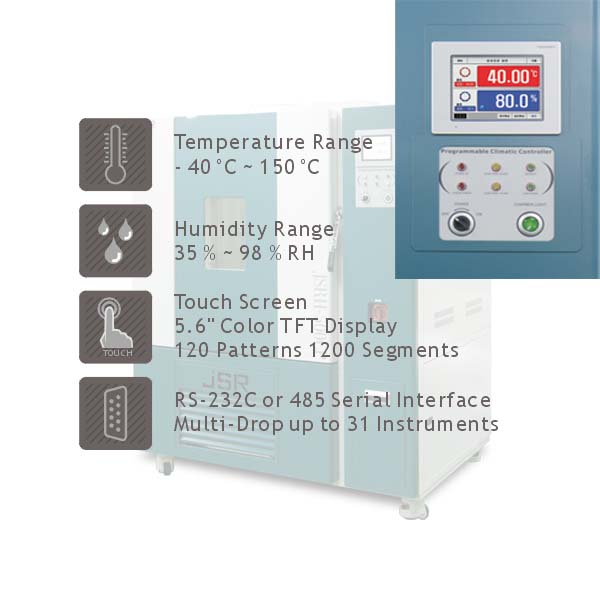

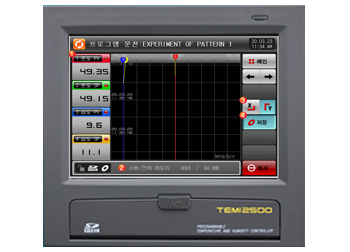

컨트롤러

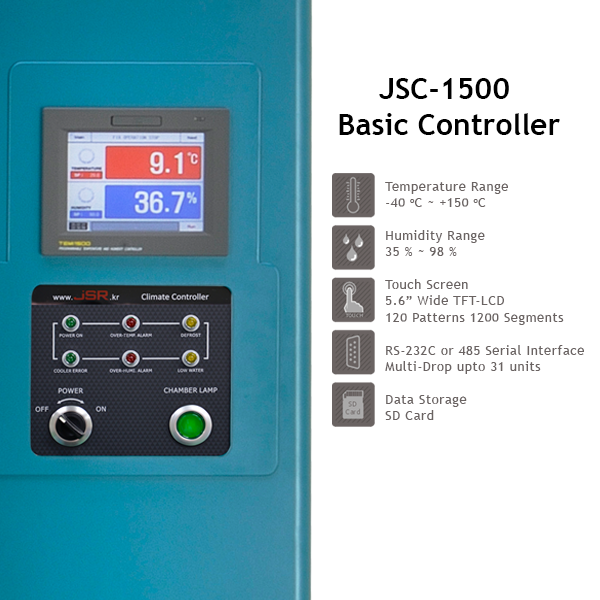

JSC-1500 TFT-LCD 터치스크린

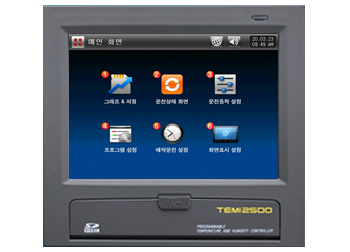

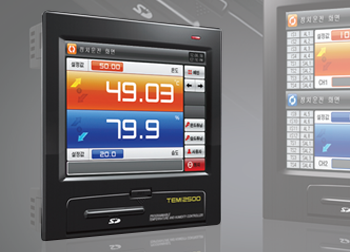

JSC-2500 TFT-LCD 터치스크린 [옵션]

안전장치

과열방지장치

과전류 차단장치

저수위 차단장치

재질

본체 : 에폭시 분체도장, 스틸

챔버 : 스테인레스 스틸 304

삼중 내열강화유리 열선 투시창

스테인레스 스틸 와이어 선반 포함

전원

220±10% VAC 50/60Hz 1-Phase

전원플러그

30 AMP or 50AMP

640x480 터치스크린

내부 메모리(64MB)

샘플링 1초간격 설정 시

90일동안 데이터 저장가능

640x480 터치스크린

내부 메모리(64MB)

샘플링 1초간격 설정 시

90일동안 데이터 저장가능

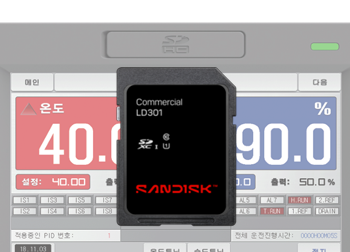

외부메모리: SD/SDHC 카드(FAT32)

프로그램 패턴/파라메터 설정값

백업 및 복구, 지시값/설정값 저장

SD 카드는 데이터 백업 및

내부 메모리 데이터 전송만 가능

외부메모리: SD/SDHC 카드(FAT32) 2GB 대용량

프로그램 패턴/파라메터 설정값

백업 및 복구, 지시값/설정값 저장

SD 카드는 데이터 백업 및

내부 메모리 데이터 전송만 가능

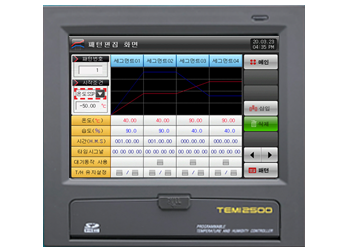

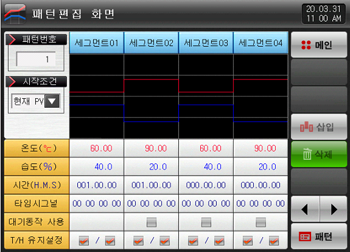

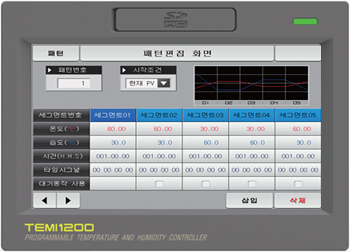

120패턴/1200세그먼트

타이머 최대 999시간 59분 59초

상승/하강 변화율, 대기동작,

운전시작조건, 패턴명 입력,

정전 후 복귀모드,

패턴 종료시 동작

전체반복 및 구간반복

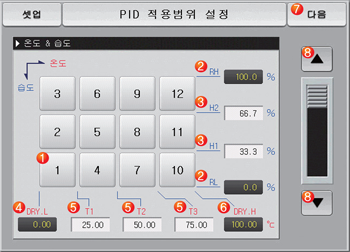

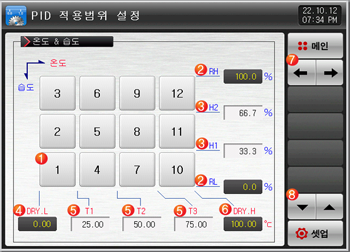

9 PID 그룹

온도·습도 PID 6 그룹

온도전용 PID 3 그룹

120패턴/1200세그먼트

타이머 최대 999시간 59분 59초

상승/하강 변화율, 대기동작,

운전시작조건, 패턴명 입력,

정전 후 복귀모드,

패턴 종료시 동작

전체반복 및 구간반복

9 PID 그룹

온도·습도 PID 6 그룹

온도전용 PID 3 그룹

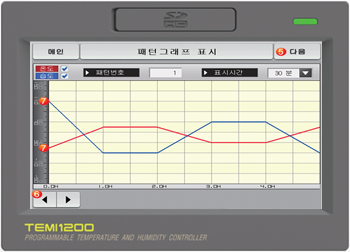

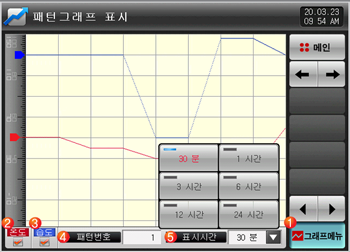

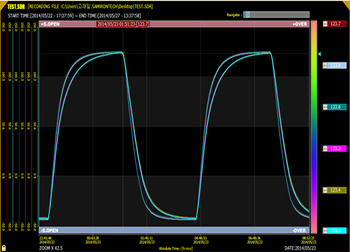

정치운전 . 프로그램 운전기록

데이터를 그래프로 표시

내부메모리에 저장된 파일 중,

선택된 PV파일 또는 전체

PV파일을 SD 카드로 복사

그래프 기록시에 필요한

온도·습도의 표시 범위

및 샘플링 시간을 설정

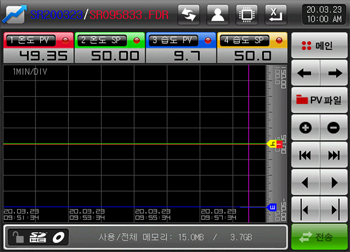

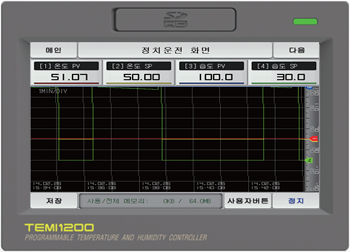

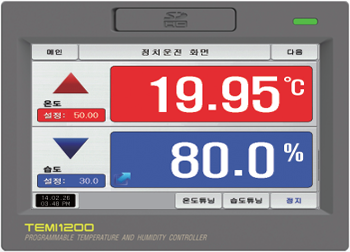

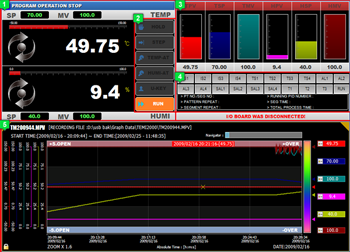

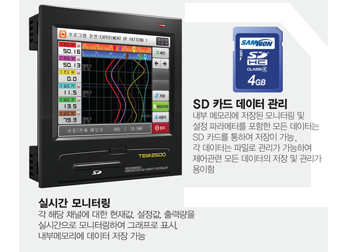

실시간 모니터링:

온도.습도에 대한 현재값,

설정값, 출력량을 실시간으로

모니터링하여 그래프로 표시,

내부 메모리에 데이터 저장 기능

SD카드 데이터 관리:

내부 메모리에 저장된 모니터링

및 설정 파라미터를 포함한

모든 데이터를 파일형태로

SD카드에 저장,이동,복사

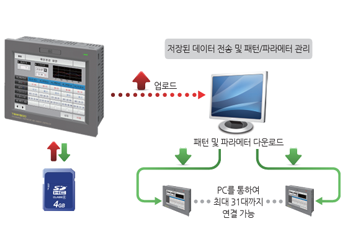

저장된 패턴 불러오기

복잡한 패턴을 PC에서 작성하여

콘트롤러에 업로드

저장된 패턴 불러오기 및 편집

복잡한 패턴을 PC에서 작성하여

콘트롤러에 업로드

RS485/RS232C 선택가능,

최대 31대 연결가능,

통신속도 : 최대 115,200bps

[옵션]이더넷(TCP/IP)

RS485/RS232C 선택가능,

최대 31대 연결가능,

통신속도 : 최대 115,200bps

[옵션]이더넷(TCP/IP)

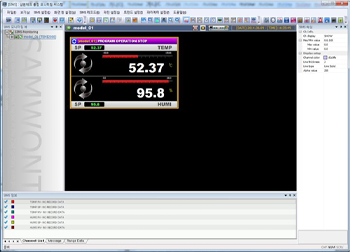

콘트롤러 제어 및 모니터링

1대1 RS-232C 또는

1대16 RS-485 다중통신

콘트롤러 제어 및 모니터링

1대1 RS-232C 또는

1대16 RS-485 다중통신

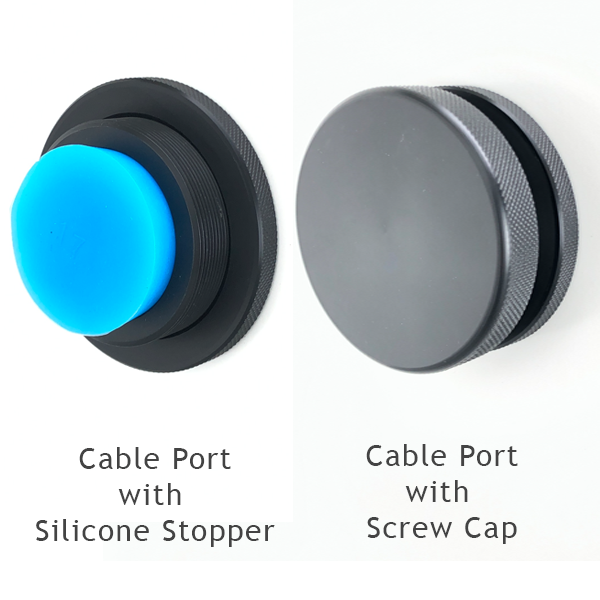

케이블 통과시 실리콘스토퍼로 밀봉

케이블 미사용시 스크류캡으로 밀봉

sR-10000 6-채널 요꼬가와 차트레코더

온도.습도 2채널 사용

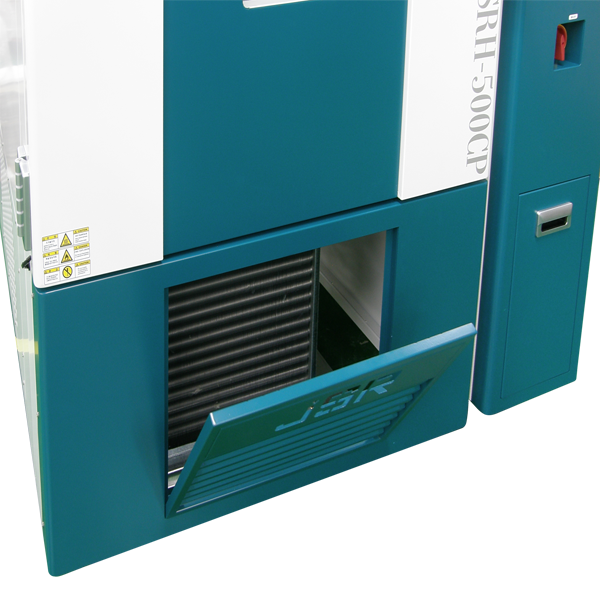

편리한 시스템 유지보수

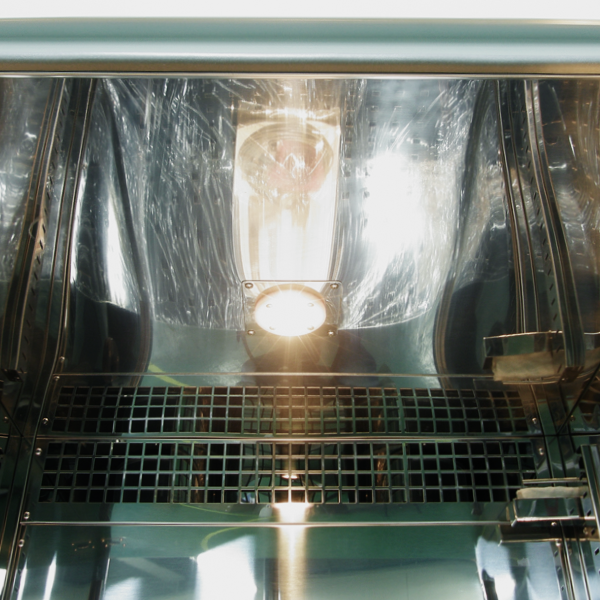

챔버내부 관찰용 LED 램프

내장형 가습용수 공급조

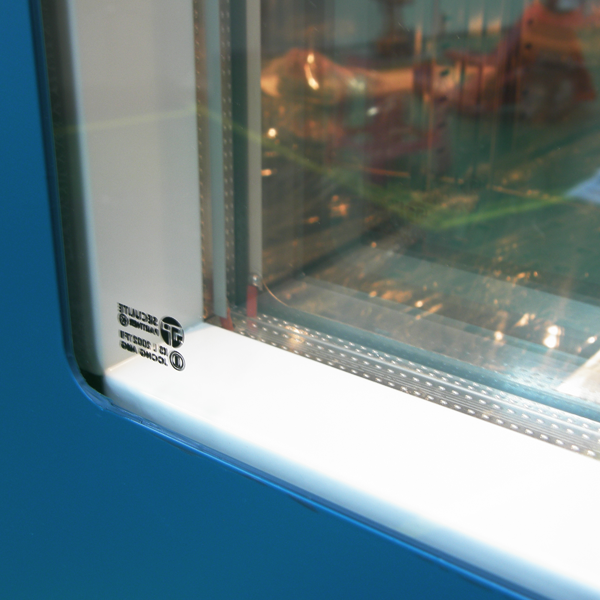

유리내부 김서림.결로 제거

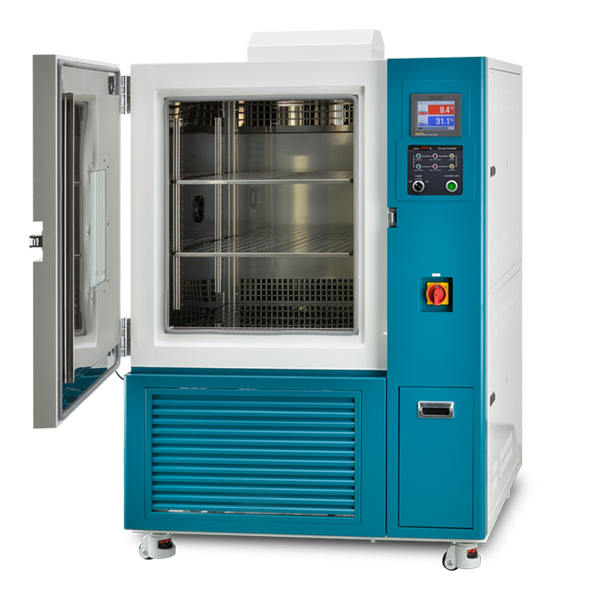

품 번

JSRH-150CPL

JSRH-250CPL

JSRH-500CPL

JSRH-800CPL

챔버용량

150 L

252 L

448 L

800 L

규격

내부

500x500x600

600x600x700

800x700x800

1000x800x1000

W x D x H mm

외부

1030x905x1505

1130x1005x1655

1380x1135x1805

1530x1235x2035

온도제어범위

-40°C ~ 150°C (5°C 이하 습도제어 불가)

온도정밀도 @ 20.0°C

± 0.2°C

± 0.3°C

± 0.3°C

± 0.4°C

온도분포도 @ 20.0°C

± 0.7°C

± 0.7°C

± 1.0°C

± 1.2°C

습도제어범위

35% ~ 98% RH (5°C 이하 습도제어 불가)

습도정밀도 @ 60% RH

± 0.3 %

± 0.4 %

± 0.4 %

± 0.8 %

습도분포도 @ 60% RH

± 1.0 %

± 1.5 %

± 1.8 %

± 2.5 %

제공되는 선반 개수 / 최대 설치가능 개수

2 / 19

2 / 23

3 / 27

3 / 35

케이블포트 규격

1 ea x ∅50 mm

가습수조

내부 수조 장착

히터용량

4.5 kW

4.8 kW

5.5 kW

7.0 kW

냉동시스템

CFC-Free Air Cooled Hermetically Sealed Compressor

공급 전원

220VAC 50/60Hz 1P

소비전력

31.7 Amp

33.1 Amp

37.5 Amp

40.1 Amp

플러그 종류

30 AMP

30 AMP

50 AMP

50 AMP

품 번

품 명

전원

챔버용량

순중량

선적중량

JSRH-150CPL

Premium Climatic Chamber

220 VAC 50/60 Hz

150 L

200 kg

272 kg

JSRH-250CPL

Premium Climatic Chamber

220 VAC 50/60 Hz

252 L

260 kg

350 kg

JSRH-500CPL

Premium Climatic Chamber

220 VAC 50/60 Hz

448 L

310 kg

400 kg

JSRH-800CPL

Premium Climatic Chamber

220 VAC 50/60 Hz

800 L

540 kg

650 kg

  선 택 사 양 [공장설치옵션]

품 번

품 명

OEC-006

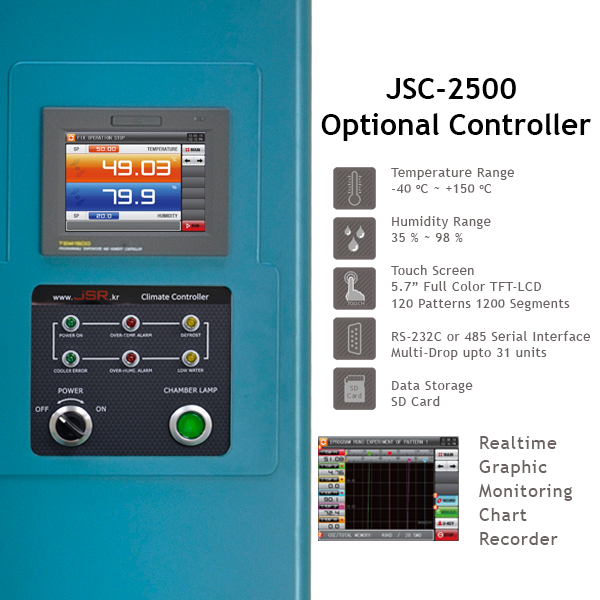

JSC-2500 Touch Screen Controller

OER-010

6-Channel Chart Recorder

품 번

타공선반, 스테인레스 스틸 304

PHS-A06

for JSRH-150 W470 x D480 mm

PHS-A09

for JSRH-250 W570 x D580 mm

PHS-A19

for JSRH-500 W770 x D680 mm

PHS-A16

for JSRH-800 W970 x D780 mm
