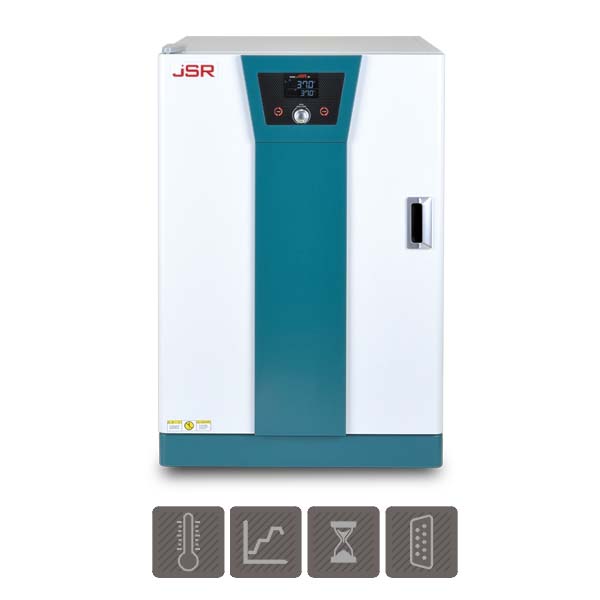

General Incubator, Programmable 미생물배양기
일반가열배양기 / 10 스텝 프로그램 콘트롤러 / 온도제어범위 : 상온+5 oC 에서 +70 oC / 챔버용량 50, 100, 150, 250 리터
 |
catalog-jsgi-incubator-kor.pdf |
|
규격서 다운로드 |
||||
|
General Incubator |
50 Liter |
100 Liter |
150 Liter |
250 Liter |
공 통 규 격
|
가열방식 |
강제대류식 |
|
제어온도범위 |
상온 +5 oC ~ +70 oC, 0.1 oC 제어 |
|
제어정밀도 37.0 oC 기준 |
±0.2 oC (JSGI-050T 기준) |
|
온도분포도 37.0 oC 기준 |
±0.5 oC (JSGI-050T 기준) |
|
콘트롤러 |
JIC-CON 5세대 프로그래머블 디지털 마이크로프로세서 PID 콘트롤러 |
|
1 패턴, 10 스텝, 1 ~ 999회 반복운전 (무한반복) 프로그램 기능 |
|
|
|
3 그룹 Zone PID 제어알고리즘 |
|
|
3 점 온도보정기능 |
|
|
1 점 온도보정기능 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
내부도어 : T 5 mm 강화유리 |
|
|
PVC 코팅 와이어 선반 포함 |
|
|
스테인레스 스틸 타공선반 [옵션] |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |

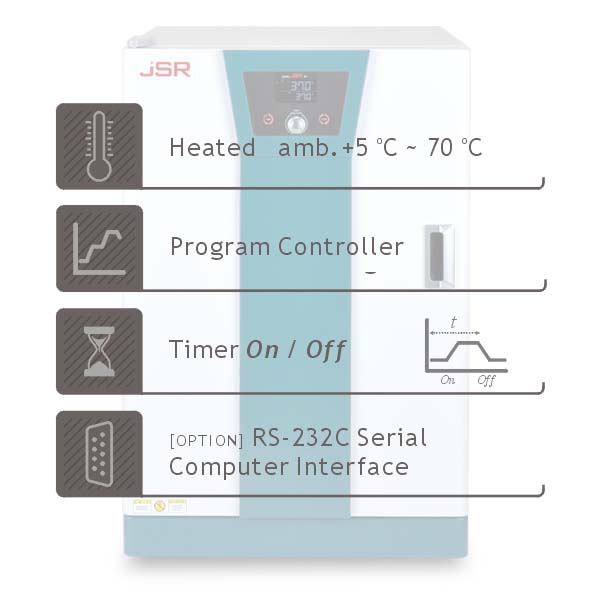

제 품 특 장 점
|
|
|
|
|
|
|
|
1 패턴10 스텝 프로그램 기능 |
|
|
최대 10단계의 다양한 온도에서 연속 작동하는 프로그램을 작성하고 저장할 수 있으며 작성된 프로그램에 따라 1 ~ 999회 (또는 무한 반복) 반복하여 작동 |
|
|
3 그룹 존 PID 제어 |
|
|
전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어. |
|
|
3점 온도 보정 |
|
|
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어. |
|
|
1점 온도보정 |
|
|
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지. |
|
작동성능 |
|
• 온도제어범위 상온 +5 oC 에서 +70 oC • 정밀한 PID 콘트롤러는 온도를 0.1℃ 단위로 제어 • 공기역학적 설계된 챔버 내부의 가열된 공기를 순환시켜 균일한 온도 유지 • 가열히터와 순환팬이 뒤벽면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음
|
|
콘트롤러 |
|
• 디지털 마이크로프로세서 PID 콘트롤러 Integrated Digital Microprocessor Control System • 그래픽 LCD 디스플레이 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 • UV 코팅 터치 판넬 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 • 인코더 타입 조그 다이얼 • 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 • 온도제어해상도 0.1 oC • 10 스텝 프로그램 작성 저장, 프로그램 1 ~ 999회 반복작동 (무한반복) • 예약타이머 : 1분 ~최대 99 시간 59 분 설정 • 정지타이머 : 1분 ~최대 99 시간 59 분 설정 • 자주 사용하는 온도와 타이머 시간 저장 기능 • 3그룹 Zone PID 제어 알고리즘 • 3점 온도보정기능 • 1점 오프셋 온도보정기능 • CLASS A PT-100 Ω 센서 사용 • 정전 제어 복귀 기능과 타이머 유지기능 • 전자동 제상시스템 탑재. 작동 환경에 따라 제상주기 설정가능 • RS-232C PC 연결용 시리얼 포트 [옵션]
|
|
구조 및 재질 |
|
• 내구성이 뛰어난 에폭시 분체도장 외장 케이스 • 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 챔버 및 PVC 코틴 선반 • 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 • 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편 • 기밀성이 뛰어난 자석 접착방식의 외부 도어 패킹 • 내부 유리 도어와 고밀도 실리콘 패킹, 밀착식 도어락 • 케이블 연결 포트장착
|
|
편의장치 |
|
• 강화유리 내부도어가 있어 도어를 열지 않고 샘플관찰이 용이 • 25 mm 간격으로 높이 조절이 가능한 선반 • 챔버 내부에 전원 또는 센서를 투입할 수 있는 케이블 포트 장착 • 내부 유리 도어 개방 시 히터 및 팬 동작을 정지하여 샘플 수불 시 온도의 변화를 방지
|
|
안전장치 |
|
• 도어 열림 시 히터 및 팬 정지 • 장시간 내부 유리 도어 열림 시 경고음 및 에러표시 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도+5 oC 과열 시 작동 중지 후 경고음 및 에러표시 • 설정온도-5 oC 하강 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치
|

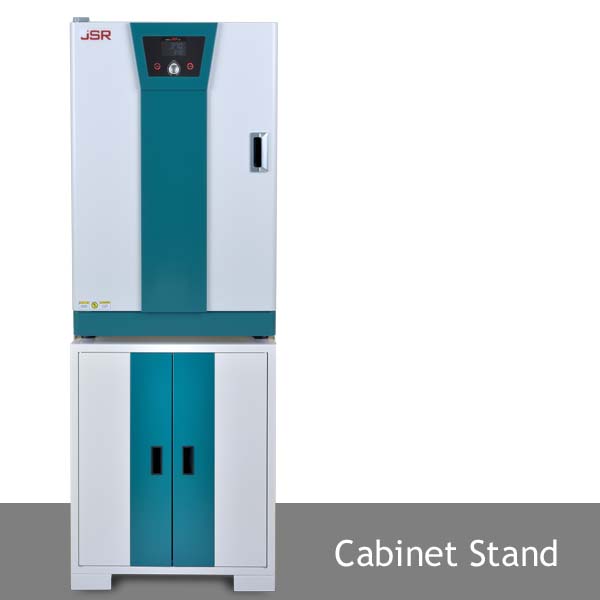

| 콘트롤러 | 케비넷 스탠드 [옵션] | 내부유리도어 | ||
 |
 |
 |
||

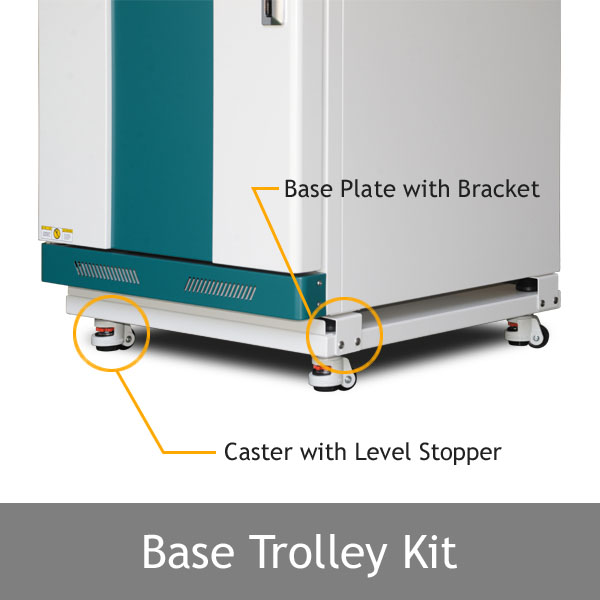

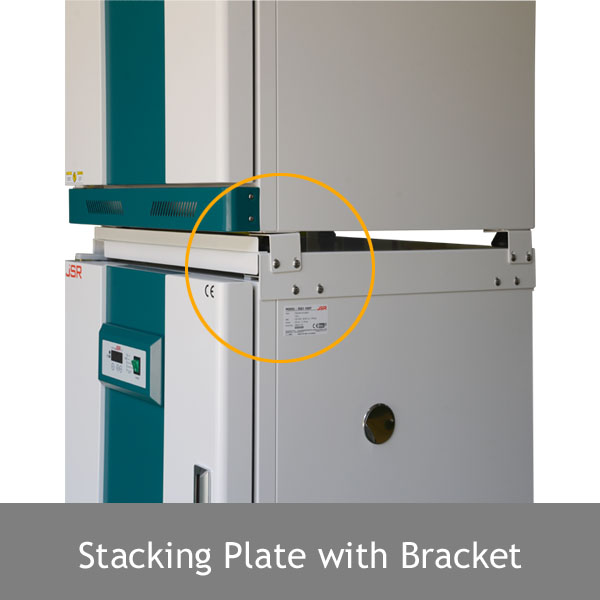

| 베이스 트롤리 [옵션] | 2단 적재키트 [옵션] | 안전장치 | ||
 |
 |
 |
모델 및 사양
|
품 번 |
||||
|
규격 및 구성 |
|
|
|
|
|
챔버용량 |
48 리터 |
96 리터 |
150 리터 |
250 리터 |
|
내부규격 (W x D x H mm) |
400 x 300 x 400 |
400 x 400 x 600 |
500 x 500 x 600 |
500 x 500 x 1000 |
|
외부규격 (W x D x H mm) |
580 x 535 x 720 |
580 x 635 x 920 |
680 x 735 x 920 |
680 x 735 x 1320 |
|
내부유리도어규격 (W x H mm) |
461 x 477 |
461 x 677 |
561 x 677 |
561 x 1077 |
|
선반위치 (25mm 간격) |
12 개 |
20 개 |
20 개 |
36 개 |
|
포함선반수량 |
2 개 |
2 개 |
2 개 |
3 개 |
|
케이블 포트 |
1 개 |
1 개 |
1 개 |
1 개 |
|
|
|
|
|
|
|
성 능 |
|
|
|
|
|
가열방식 |
강제대류식 |
|||
|
제어온도범위 |
상온 +5 oC ~ +70 oC, 0.1 oC 제어 |
|||
|
제어정밀도 37.0 oC 기준 |
±0.2 oC |
±0.2 oC |
±0.2 oC |
±0.3 oC |
|
온도분포도 37.0 oC 기준 |
±0.5 oC |
±0.5 oC |
±1.0 oC |
±1.5 oC |
|
가열소요시간 37.0 oC |
15 분 |
15 분 |
15 분 |
20 분 |
|
|
|
|
|
|
|
전 원 |
|
|
|
|
|
공급전원 |
220 ± 10% VAC |
|||
|
주파수 |
50 / 60Hz |
|||
|
히터용량 |
150 W |
200 W |
250 W |
400 W |
|
소비전력 |
160 W 0.7 amp |
210 W 1.0 amp |
260 W 1.2 amp |
410 W 2.0 amp |
|
상 |
단상 |
|||
|
전원플러그 |
220 V 표준플러그 |
|||
주문정보
|
품 번 |
품 명 |
전 원 |
|
JSGI-050T |
General Incubator, 48 L 표준구성품 포함 2 ea x PVC Coated Wire Shelf 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSGI-100T |
General Incubator, 96 L 표준구성품 포함 2 ea x PVC Coated Wire Shelf 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSGI-150T |
General Incubator, 150 L 표준구성품 포함 2 ea x PVC Coated Wire Shelf 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSGI-250T |
General Incubator, 250 L 표준구성품 포함 3 ea x PVC Coated Wire Shelf 12 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
선택사양
|
품 번 |
타공선반, 스테인레스 스틸 304 |
|
PHS-A03 |
JSGI-050T 용 W370 x D280 mm |
|
PHS-A04 |
JSGI-100T 용 W370 x D380 mm |
|
PHS-A06 |
JSGI-150T 용 W470 x D480 mm |
|
PHS-A06 |
JSGI-250T 용 W470 x D480 mm |
|
품 번 |
와이어 선반, PVC 코팅 스틸 |
|
PHS-C03 |
JSGI-050T 용 W370 x D280 mm |
|
PHS-C04 |
JSGI-100T 용 W370 x D380 mm |
|
PHS-C05 |
JSGI-150T 용 W470 x D480 mm |
|
PHS-C05 |
JSGI-250T 용 W470 x D480 mm |
|
|
|
|
PHS-A99 |
선반걸이, 4개 세트 |
|
품 번 |
케비넷 스탠드 (바퀴장착) |
|
|
PCG-050 |
JSGI-050T 용 |
|
|
PCG-100 |
JSGI-100T 용 |
|
|
PCG-150 |
JSGI-150T 용 |
|
|
품 번 |
베이스 트롤리 (바퀴장착) |
|
|
PHA-01G |
JSGI-050T 용 |
|
|
PHA-03G |
JSGI-100T 용 |
|
|
PHA-05G |
JSGI-150T 용 |
|
|
품 번 |
2단 적재 브리켓 세트 |
|
|
PHA-02G |
JSGI-050T 용 |
|
|
PHA-04G |
JSGI-100T 용 |
|
|
PHA-06G |
JSGI-150T 용 |
|
