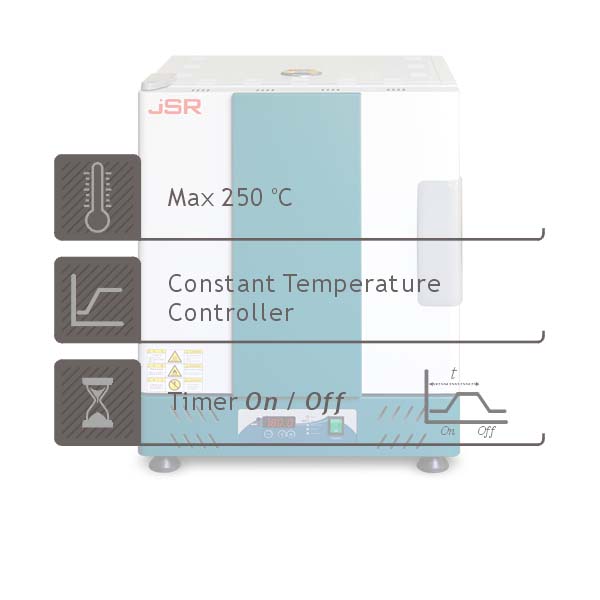

Compact Oven (소형 건조기)
강제대류방식 / 자연대류방식 / Max. 250 oC / 정치제어 콘트롤러 / 챔버용량 30, 50 리터
 |
catalog-jsofn-e-compact-oven-kor.pdf |
|
규격서 다운로드 |
JSOF-050E | JSON-030E | ||
|
Compact Oven |
30 Liter |
50 Liter | 30 Liter |
50 Liter |
공 통 규 격
|
가열방식 |
JSOF-030, 050E 강제대류방식 |
|
|
JSON-030, 050E 자연대류방식 |
|
제어온도범위 |
상온 + 10°C ~ 250°C |
|
제어정밀도 |
± 0.2°C at 180°C (JSOF-030E) |
|
온도분포도 |
± 1.0°C at 180°C (JSOF-030E) |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열방지장치 |
|
|
누전차단장치 |
|
재질 |
본체 - SPCC 열연강판 에폭시 분체도장 |
|
|
챔버 – 스테인레스 스틸 304 |
|
|
보온재 – 50mm 두께 알미늄 피복 글래스울 |
|
|
선반 스테인레스 스틸 와이어 선반 포함 |
|
|
옵션 스테인레스 스틸 타공 선반 |
|
전원 |
220±10% VAC 50/60Hz 단상 |
|
플러그 |
220V 표준플러그 |
제 품 특 장 점

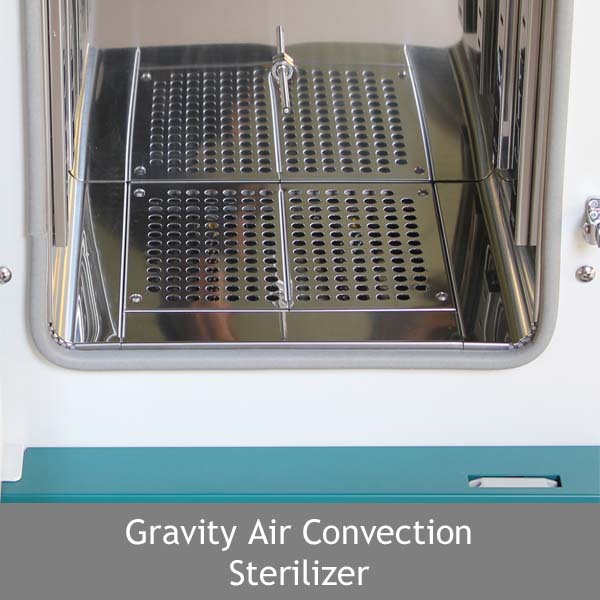

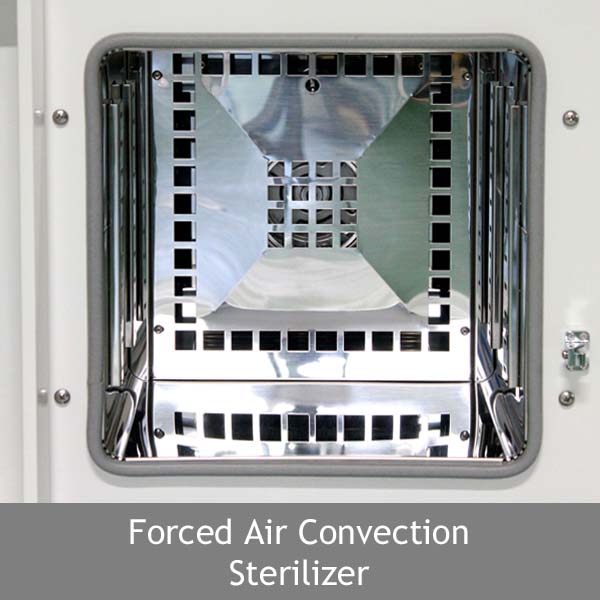

| 강제대류방식 챔버 | 자연대류방식 챔버 | |||
 |
 |
 |
||
| 안전장치 | ||||
 |
|
작 동 성 능 |
|
• 강제대류방식 또는 자연대류방식 • 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 가능 • 예약 / 정지 타이머 내장 99분 59초 / 99시간 59분 / 99일 23시간 설정 가능 • 온도보정, 오토튜닝 기능 내장 • Class A PT-100 Ω 온도 센서 사용
|
|
구조 및 재질 |
|
• 50 mm 두께의 고효율 단열재는 알루미늄 피복층이 있어 에너지 소비가 적고 분진이 없음 • 챔버의 코너는 이음새 없이 라운드 처리 되어 있어 세척이 간편하고 오염 방지
|
|
편 의 장 치 |
|
• 25 mm 간격으로 높이 조절이 가능한 선반 • 원터치 방식의 도어 개폐 장치 • 수분 및 증기를 배출할 수 있는 통풍구 장착 • 내구성이 뛰어난 SUS 재질 히터 사용
|
|
안 전 장 치 |
|
• 도어 열림 시 히터 및 팬 정지 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
|
모 델 번 호 |
|||||
|
가열방식 |
강제대류방식 |
자연대류방식 |
|||
|
챔버용량 |
33 리터 |
48 리터 |
33 리터 |
48 리터 |
|
|
규격 |
내부 |
350 x 270 x 350 |
400 x 300 x 400 |
350 x 270 x 350 |
400 x 300 x 400 |
|
W x D x H mm |
외부 |
510 x 570 x 660 |
560 x 585 x 710 |
510 x 490 x 660 |
560 x 505 x 710 |
|
제어온도범위 |
상온 +10°C to 250°C |
||||
|
제어정밀도 180°C 기준 |
± 0.2°C |
± 0.2°C |
± 0.3°C |
± 0.3°C |
|
|
온도분포도 180°C 기준 |
± 1.0°C |
± 1.0°C |
± 2.0°C |
± 2.0°C |
|
|
가열소요시간 180 oC |
15 min. |
||||
|
제공선반 / 최대선반단수 |
2 개 / 12 단 |
2 개 / 12 단 |
2 개 / 10 단 |
2 개 / 12 단 |
|
|
배기구 |
1 |
||||
|
히터용량 |
800 W |
1.0 kW |
800 W |
1.2 kW |
|
|
소비전력 |
3.8 Amp |
4.7 Amp |
3.8 Amp |
5.5 Amp |
|
|
전원플러그 |
220V 표준플러그 |
||||
주 문 정 보
|
품 번 |
품 명 |
전 원 |
용 량 |
순중량 |
선적중량 |
|
JSOF-030E |
Compact Oven Forced Convection |
220 VAC 50/60 Hz |
33 L |
35 kg |
41 kg |
|
JSOF-050E |
Compact Oven Forced Convection |
220 VAC 50/60 Hz |
48 L |
46 kg |
53 kg |
|
JSON-030E |
Compact Oven Gravity Convection |
220 VAC 50/60 Hz |
33 L |
30 kg |
36 kg |
|
JSON-050E |
Compact Oven Gravity Convection |
220 VAC 50/60 Hz |
48 L |
40 kg |
47 kg |
선 택 사 양
|
품 번 |
타공선반, Stainless Steel 304 |
|
PHS-A02 |
for JSOF-030E W320 x D250 mm |
|
PHS-A03 |
for JSOF-050E W370 x D280 mm |
|
PHS-A02 |
for JSON-030E W320 x D250 mm |
|
PHS-A03 |
for JSON-050E W370 x D280 mm |
|
|
|
|
품 번 |
와이어 선반, Stainless Steel 304 |
|
PHS-B02 |
for JSOF-030E W320 x D250 mm |
|
PHS-B03 |
for JSOF-050E W370 x D280 mm |
|
PHS-B02 |
for JSON-030E W320 x D250 mm |
|
PHS-B03 |
for JSON-050E W370 x D280 mm |
|
|
|
|
PHS-A99 |
선반고정걸이, 4개 세트 |
