Vacuum Oven (진공 건조기)

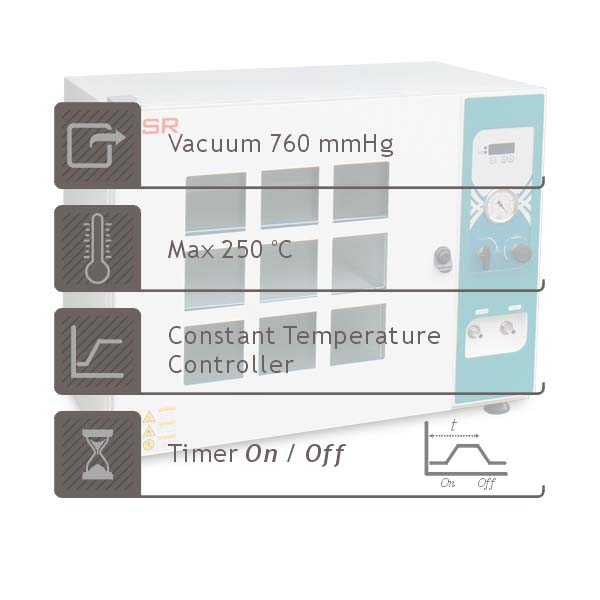

진공건조 / Max. 250 oC / 진공 760 mmHg / 정치제어 콘트롤러 / 챔버용량 27, 64 리터
 |
catalog-jsvo-oven-kor.pdf |
|
규격서 다운로드 |
JSVO-60T |
|
||
|
Vacuum Oven |
27 Liter |
64 Liter |
공 통 규 격
|
가열방식 |
알미늄 선반을 통한 열전도가열방식 |
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
제어정밀도 120 oC 기준 |
± 2.0°C at 120°C (선반표면온도 기준) |
|
온도분포도 120 oC 기준 |
± 3.0°C at 120°C (선반표면온도 기준) |
|
진공도 |
760 mmHg |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 |
|
|
과전류차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
단열재 : 50 mm 알미늄 피복 미네랄 울 |
|
|
선반 : 전해연마 처리된 알미늄 선반 x 2 ea |
|
공급전원 |
220±10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |
제 품 특 장 점

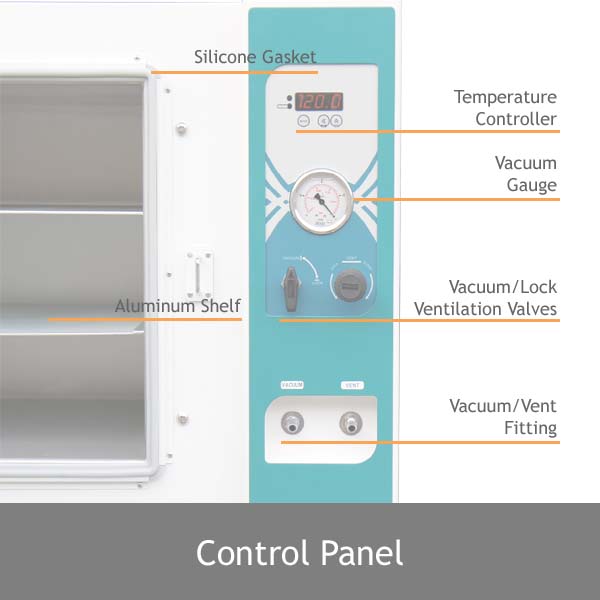

| Door /w Glass Window | Aluminum Shelves | Temp. & Vacuum Control | ||
 |
 |
 |
||
| Vacuum Diagram | Safety | |||
 |
 |
|||
|
작동성능 |
|

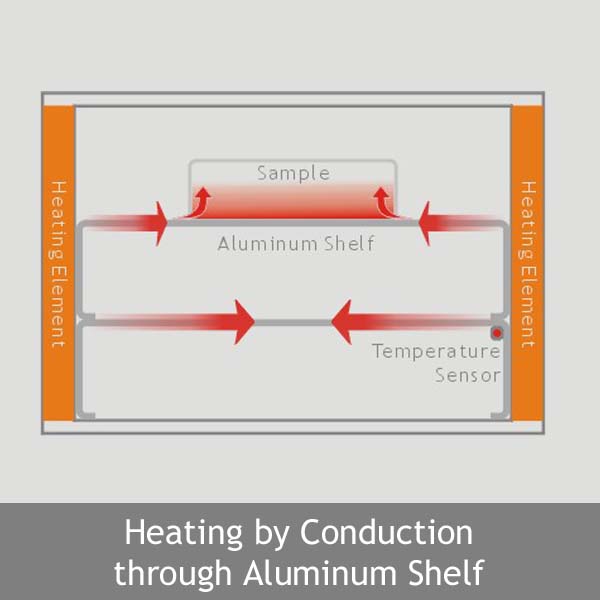

• 챔버 외부에 장착된 히터로 챔버 내부의 선반을 가열하는 전도가열방식 • 선반에 접촉된 Class A PT-100 Ω 온도 센서로 선반의 온도를 정밀하게 제어 • 50 mm 두께의 고효율 단열재는 알루미늄 피복층이 있어 에너지 소비가 적고 분진이 없음
|
|
콘트롤러 |
|
• 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 가능 • 예약 / 정지 타이머 내장 99분 59초 / 99시간 59분 / 99일 23시간 설정 가능 • 온도보정, 오토튜닝 기능 내장 • Class A PT-100 Ω 온도 센서 사용
|
|
구조 및 재질 |
|
• 내구성이 뛰어난 에폭시 분체도장 외장 케이스 • 내부식성이 뛰어난 전해연마 처리된 스테인레스스틸 304 (SUS304) 챔버 • 전해연마 처리된 알미늄 선반 • 내구성이 뛰어난 외장 히터
|
|
편의장치 |
|

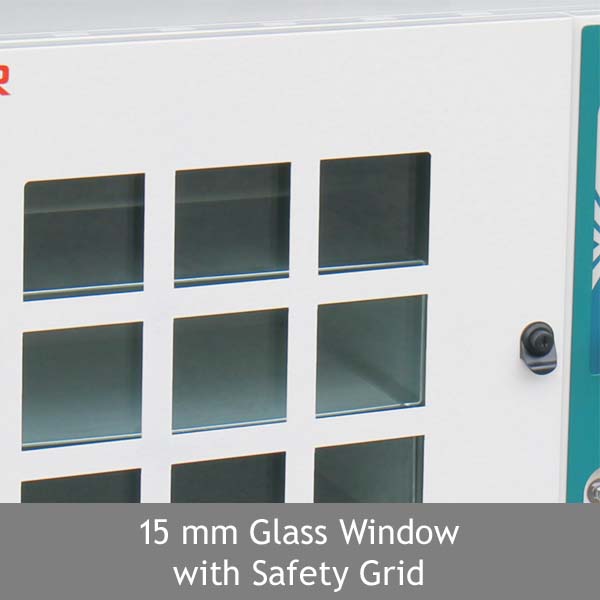

• 15 mm 두께의 겅화 유리가 장착된 도어와 안전 그릴 • 일체형 고밀도 진공 패킹 • 원터치 방식의 도어 개폐 장치 • 2단 알미늄 선반 • 진공 상태를 확인할 수 있는 ~760 mm Hg 진공게이지 • 진공펌프로 연결되는 진공 / 잠금 2-Way 밸브 • 진공해제 속도를 조절할 수 있는 니들밸브
|
|
안전장치 |
|
• 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
|
|
||
|
▶ 규격 및 구성 |
|
|
|
챔버용량 |
27 리터 |
64 리터 |
|
내부규격 (W x D x H mm) |
300 x 300 x 300 |
400 x 400 x 400 |
|
외부규격 (W x D x H mm) |
665 x 470 x 535 |
765 x 575 x 635 |
|
투시창규격 (W x H mm) |
265 x 285 |
350 x 350 |
|
알미늄 선반 |
2개 |
2개 |
|
선반 설치 최소 간격 |
100 mm |
100 mm |
|
선반 설치 가능 단수 |
2 단 |
2 단 |
|
|
|
|
|
▶ 성 능 |
|
|
|
가열방식 |
열전도 방식 |
|
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
|
제어정밀도 180 oC 기준 |
±2.0 oC |
±2.0 oC |
|
온도분포도 180 oC 기준 |
±3.0 oC |
±3.0 oC |
|
가열소요시간 180 oC 기준 |
30 분 |
30 분 |
|
진공도 |
760 mm Hg |
760 mm Hg |
|
|
|
|
|
▶ 전 원 |
|
|
|
공급전원 |
220 ± 10% VAC 단상 |
|
|
주파수 |
50 / 60Hz |
|
|
히터용량 |
2.0 kW (2 x 1.0 kW) |
2.8 kW (4 x 700 Watt) |
|
소비전력 |
2.1 kW 9.5 amp |
2.9 kW 13.2 amp |
|
전원플러그 |
220 V 표준플러그 |
|
주 문 정 보
|
품 번 |
품 명 |
전 원 |
용 량 |
순중량 |
선적중량 |
|
JSVO-30T |
Vacuum Oven |
220 VAC 50/60 Hz |
27 L |
53 kg |
60 kg |
|
JSVO-60T |
Vacuum Oven |
220 VAC 50/60 Hz |
64 L |
76 kg |
86 kg |
선 택 사 양
|
품 번 |
알루미늄 선반 |
|
PHS-A91 |
for JSVO-30T W295 x D250 mm |
|
PHS-A92 |
for JSVO-60T W395 x D350 mm |
|
|
|
|
|
진공펌프 |
|
W2V10 |
Rotary Vane Vacuum Pump 100L/min 5x10-4 Torr Mfr. Woosung Vacuum, Korea 220VAC |
|
MZ2C NT |
Chemical Resistant Diaphragm Vacuum Pump Mfr. Vacuubrand, Germany 220VAC |
| Ultra-Low Cold Trap Bath | ||
 |
|
품 번 |
콜드트랩 배스 |
|
품 번 |
|
|
OHG-001 |
글래스 트랩, 500 ml |
|
OHV-001 |
진공호스, ID 9 mm x OD 24 mm x 1 meter |
