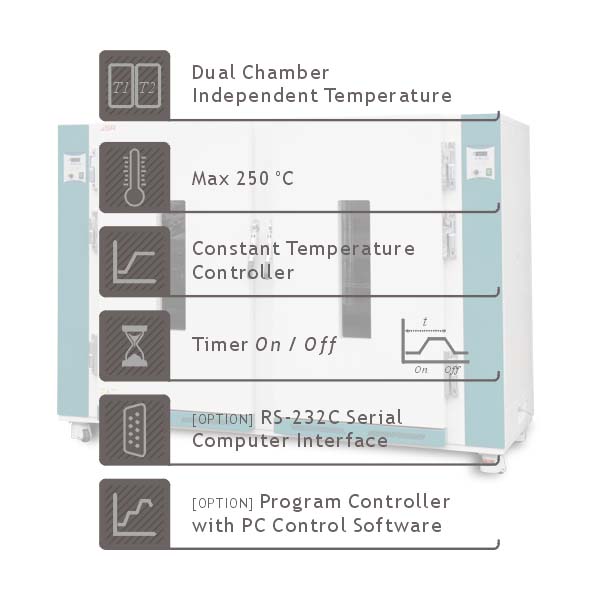

Dual Chamber Industrial Oven (2-챔버 산업용 건조기)
강제대류방식 / Max. 250 oC / 정치제어 콘트롤러 / 챔버용량 432리터 x 2 챔버, 612 리터 x 2 챔버
 |
catalog-jsof-w-oven-kor.pdf |
|
규격서 다운로드 |
JSOF-600W |
|
||
|
Dual Chamber Oven |
2 x 432 Liter |
2 x 612 Liter |
공 통 규 격
|
챔버구성 |
개별적으로 온도가 제어되는 2 챔버 건조기 |
|
가열방식 |
열풍가열식 |
|
|
챔버 상하 2개의 가열히터와 팬 장착 |
|
제어온도범위 |
상온+ 10°C ~ 250°C |
|
제어정밀도 120 oC 기준 |
± 0.3°C at 120°C (JSOF-400W) |
|
온도분포도 120 oC 기준 |
± 2.0°C at 120°C (JSOF-400W) |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
센 서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열방지장치 |
|
|
누전차단장치 |
|
재 질 |
본체 - SPCC 열연강판 에폭시 분체도장 |
|
|
챔버 – 스테인레스 스틸 304 |
|
|
보온재 – 50mm 두께 알미늄 피복 글래스울 |
|
|
Floor Standing with Caster |
|
|
선반 스테인레스 스틸 와이어 선반 포함 |
|
|
옵션 스테인레스 스틸 타공 선반 |
|
전 원 |
220±10% VAC 50/60Hz 단상 |
|
플러그 |
220V 표준플러그 |
제 품 특 장 점

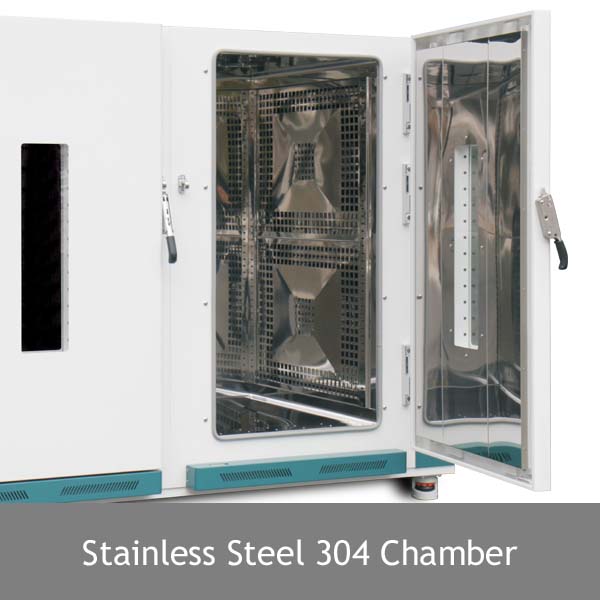

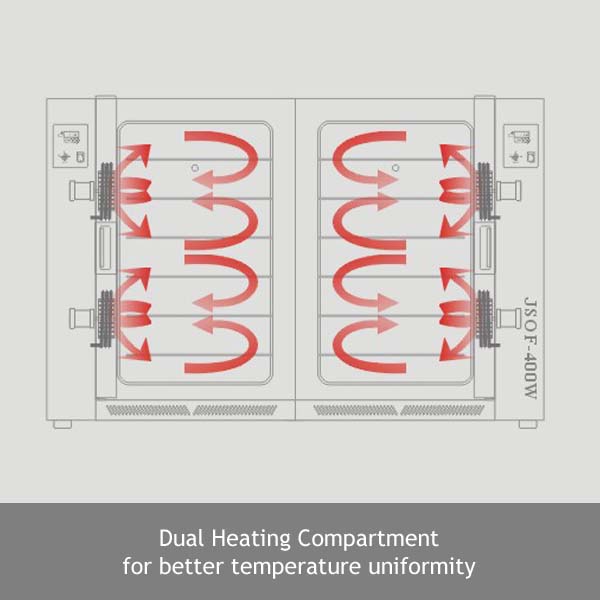

| Construction | Chamber | Dual Heating Compartment | ||
 |
 |
 |
|
작 동 성 능 |
|
• 빠른 건조와 균일한 온도 분포를 위한 강제 순환 방식 • 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 가능 • 예약 / 정지 타이머 내장 99분 59초 / 99시간 59분 / 99일 23시간 설정 가능 • 온도보정, 오토튜닝 기능 내장 • Class A PT-100 Ω 온도 센서 사용
|
|
구조 및 재질 |
|
• 내구성이 뛰어난 SUS304 재질 히터와 챔버 • 가열히터와 팬 모터가 챔버 측면의 상하부 2개씩 장착되어 온도분포도가 높고 • 액체 흘림으로 인한 오염과 고장이 적음 • 50 mm 두께의 고효율 단열재는 알루미늄 피복층이 있어 에너지 소비가 적고 분진이 없음 • 챔버의 코너는 이음새 없이 라운드 처리 되어 있어 세척이 간편하고 오염 방지
|
|
편 의 장 치 |
|
• 25 mm 간격으로 높이 조절이 가능한 선반 • 밀폐형 도어 개폐 장치 • 수분 및 증기를 배출할 수 있는 통풍구 장착
|
|
안 전 장 치 |
|
• 도어 열림 시 히터 및 팬 정지 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
|
|
||
|
▶ 규격 및 구성 |
|
|
|
챔버용량 |
2 챔버 x 432 리터 |
2 챔버 x 612 리터 |
|
내부규격 (W x D x H mm) |
600 x 600 x 1200 / chamber |
600 x 850 x 1200 |
|
외부규격 (W x D x H mm) |
2165 x 775 x 1545 (1695 댐퍼포함) |
2165 x 1025 x 1545 (1695 댐퍼포함) |
|
SUS 와이어 선반 |
8 개 |
8 개 |
|
선반 설치 최소 간격 |
25 mm |
25 mm |
|
선반 설치 가능 단수 |
22 단 |
22 단 |
|
통풍구 |
1 개 / 챔버 |
1 개 / 챔버 |
|
▶ 성 능 |
|
|
|
가열방식 |
강제 대류식 |
|
|
|
히터가 팬의 사면을 둘러싸고 있어 균일한 열풍 순환 |
|
|
|
가변식 배기구 장착 |
|
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
|
제어정밀도 180 oC 기준 |
±0.3 oC |
±0.3 oC |
|
온도분포도 180 oC 기준 |
±2.0 oC |
±3.0 oC |
|
가열소요시간 180 oC 기준 |
15 분 |
15 분 |
|
▶ 전 원 |
|
|
|
공급전원 |
220 ± 10% VAC 단상 |
← |
|
주파수 |
50 / 60Hz |
← |
|
히터용량 |
2 x 1.5 kW / 챔버 |
2 x 2.0 kW / 챔버 |
|
소비전력 |
3.1 kW 14.0 amp / 챔버 |
4.1 kW 18.6 amp / 챔버 |
|
전원플러그 |
220 V 표준플러그 챔버 당 1개 |
30 AMP 플러그 챔버 당 1개 |
주 문 정 보
|
품 번 |
품 명 |
용 량 |
전 원 |
순중량 |
선적중량 |
|
JSOF-400W |
Dual Chamber Oven |
2 x 432 리터 |
220 VAC 50/60 Hz 단상 |
280 kg |
350 kg |
|
JSOF-600W |
Dual Chamber Oven |
2 x 612 리터 |
220 VAC 50/60 Hz 단상 |
330 kg |
460 kg |
선 택 사 양
|
품 번 |
타공선반, Stainless Steel 304 |
|
PHS-A09 |
for JSOF-400W W570 x D580 mm |
|
PHS-A10 |
for JSOF-600W W570 x D830 mm |
|
|
|
|
품 번 |
와이어 선반, Stainless Steel 304 |
|
PHS-B09 |
for JSOF-400W W570 x D580 mm |
|
PHS-B10 |
for JSOF-600W W570 x D830 mm |
|
|
|
|
PHS-A99 |
선반고정걸이, 4개 세트 |
