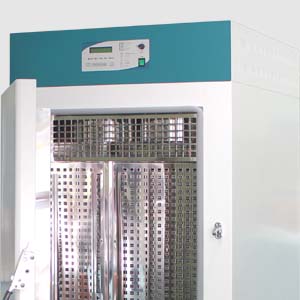

HEPA Filter Clean Air Oven (클린에어 오븐)
강제대류방식 / Max. 250 oC / H14 (ISO Class 5) 클린에어 / 프로그램 콘트롤러 / 챔버용량 168, 336, 1200 리터
 |
catalog-jsco-oven-kor.pdf |
|
규격서 다운로드 |
JSCO-300T | JSCO-1200T |
|
|
|
Clean Air Oven |
168 Liter |
336 Liter | 1200 Liter |
공 통 규 격
|
가열방식 |
열풍가열식 |
|
|
Horizontal laminar air flow |
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
제어정밀도 120 oC 기준 |
±0.3 oC at 120 oC (JSCO-150T 기준) |
|
온도분포도 120 oC 기준 |
±1.5 oC at 120 oC (JSCO-150T 기준) |
|
필터 |

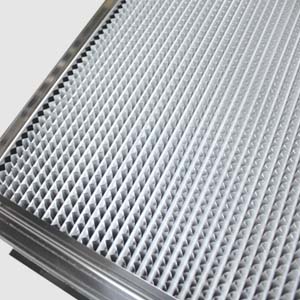

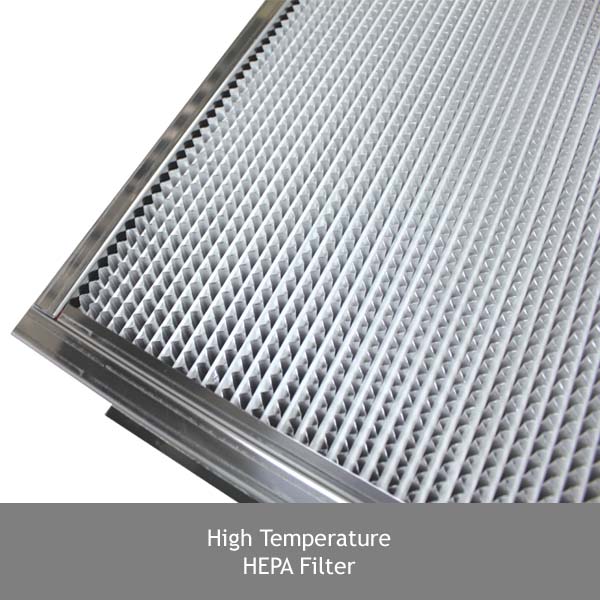

고온용 H14 (ISO Class 5) 등급 HEPA 필터 |
|
|
99.995% > 0.3um particles |
|
콘트롤러 |
프로그램 타입 마이크로프로세서 PID 콘트롤러 |
|
|
1 패턴 10 스텝 1 ~ 999 회 반복 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
단열재 : 50 mm 알미늄 피복 미네랄 울 |
|
|
스테인레스 스틸 타공선반 |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 또는 380VAC 50/60Hz 삼상 |
|
전원플러그 |
220 V 표준플러그 또는 30 AMP |
제 품 특 장 점
| Construction | Hi-Temp. HEPA Filter | Laminar Air Flow | ||
 |
 |
 |
||
| PC Communication | Safety | |||
 |
 |
|
콘트롤러 |
|

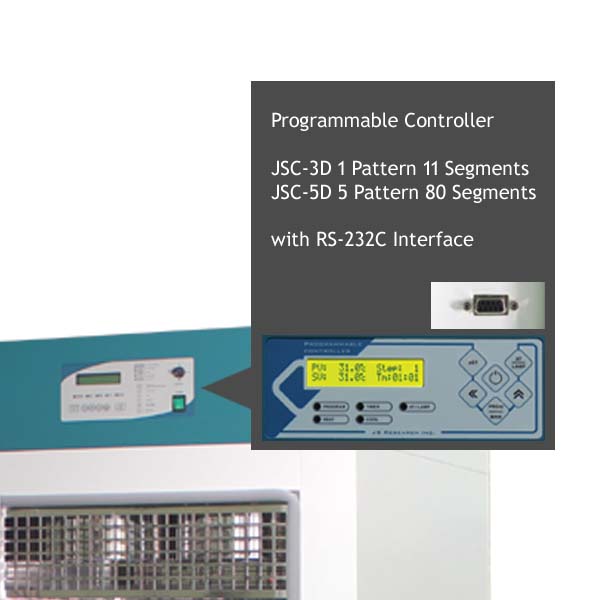

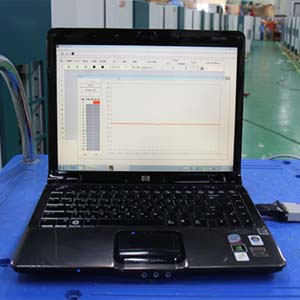

JSC-3D Programmable Controller 5 Patterns 80 Segments • 정밀한 PID 콘트롤러는 온도를 ±0.1℃ 단위로 제어 가능 • 정치운전 또는 프로그램운전 기능 • 1 패턴 메모리 10 세그먼트 999회 또는 무한 반복운전 • 작동 중인 패턴 종료 후 다른 패턴으로 링크하여 연속작동 • 현재 작동 중인 세그먼트를 건너 뛰는 기능 • 타이머 내장 99분59초/99시간59분 사용가능 • 온도보정, 오토튜닝 기능 내장 • Class A Pt-100Ω 온도센서 사용. • RS-232C 또는 RS-485 Multi-Drop 통신포트를 선택하여 PC에서 콘트롤러 제어, 프로그램 작성, 온도 데이터 수집 [선택사양]
|
|
작동성능 |
|

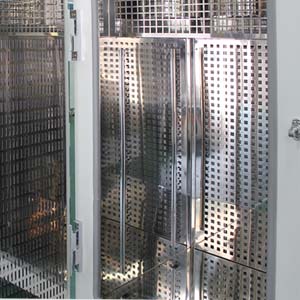

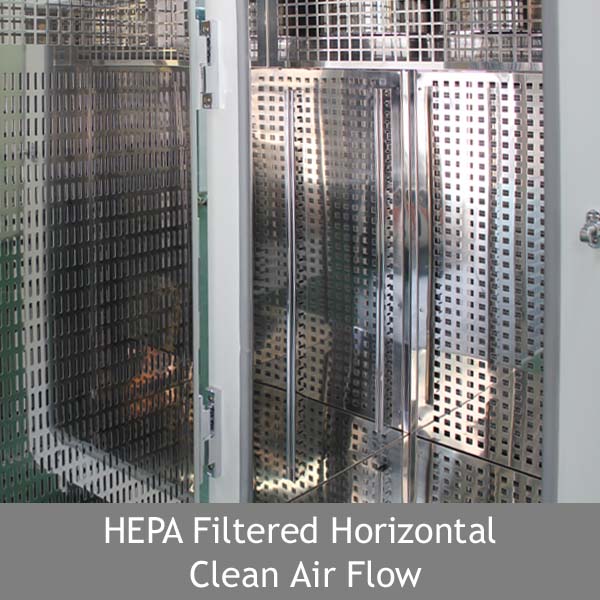

• 가열된 공기가 고온용 HEPA 필터를 통과하여 0.3um 크기 이상의 입자를 99.995% 여과하여 순환되므로 건조기 내부 공기의 청정도를 유지 • 챔버 뒷면에 위치한 HEPA 필터를 통해 여과된 공기가 도어의 흡입구를 통해 재순환 되며 챔버 내부에 층류 기류가 형성되여 교차오염 방지
|
|

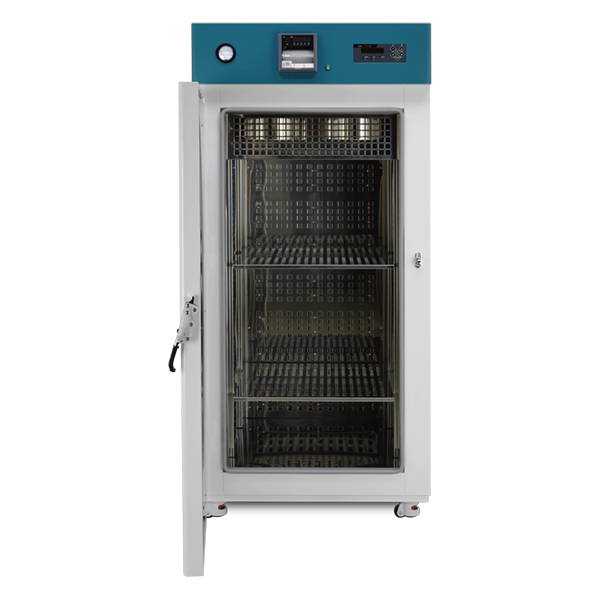

구조 및 재질 |
|
• 부식에 강한 분체도장 SPCC 챔버 • 스테인레스 스틸 304 챔버 (스테인레스 스틸 316) [선택사양] • 밀착력이 뛰어난 압착식 도어 잠금 장치 • 50mm 두께의 고효율 단열재는 알미늄 피복층이 있어 에너지 소비가 적고 분진이 없음
|
|
편의장치 |
|
• 탈부착 및 높이 조절이 가능한 선반 • 실리콘 가스켓 및 압축 도어 잠금 장치가 있는 외부 도어 • 이동이 편리한 캐스터 장착
|
|
안 전 장 치 |
|
• 도어 열림 시 히터 및 팬 정지 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도 이상 과열 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
모델 및 사양
|
|
|||
|
▶ 규격 및 구성 |
|
|
|
|
챔버용량 |
168 리터 |
336 Liters |
1200 Liters |
|
내부규격 (W x D x H mm) |
600 x 560 x 500 |
600 x 560 x 1000 |
1000 x 1000 x 1200 |
|
외부규격 (W x D x H mm) |
845 x 1100 x 1240 |
845 x 1100 x 1740 |
1250 x 1530 x 1940 |
|
선반 설치 최소 간격 |
25 mm |
25mm |
25mm |
|
선반 설치 가능 단수 |
14 단 |
36 단 |
44 단 |
|
타공 선반 포함 |
3 개 |
3 개 |
4 개 |
|
|
|
|
|
|
▶ 성 능 |
|
|
|
|
가열방식 |
강제 열풍 순환 |
||
|
|
수평 층류형 |
||
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
||
|
제어정밀도 120 oC 기준 |
±0.3 oC |
|
|
|
온도분포도 120 oC 기준 |
±5.0 oC |
|
|
|
|
|
|
|
|
HEPA 필터 타입 |
H14 (ISO Class 5) 등급 고온용 HEPA 필터 |
||
|
여과효율 |
99.995% > 0.3um particles |
||
|
|
|
|
|
|
▶ 전 원 |
|
|
|
|
공급전원 |
220 ± 10% VAC |
220 ± 10% VAC |
220 (380) ± 10% VAC |
|
주파수 |
50 / 60Hz |
50 / 60Hz |
50 / 60Hz |
|
히터용량 |
2 x 1.0 kW |
2 x 2.0 kW |
3 x 2.5 kW |
|
소비전력 |
2.2 kW 10.0 amp |
4.5 kW 20.5 amp |
8.0 kW 36 (12) amp |
|
상 |
1 Phase |
1 Phase |
1 Phase (3 Phase) |
|
전원플러그 |
220V 표준플러그 |
30 AMP Plug |
50 AMP Plug |
주 문 정 보
|
품 번 |
품 명 |
전 원 |
|
JSCO-150T |
HEPA Filter Clean Air Oven, 168 L |
220 VAC 1~ ph 50/60Hz |
|
|
including standard accessories |
|
|
|
2 ea x Perforated Shelf, Stainless Steel 304 |
|
|
JSCO-300T |
HEPA Filter Clean Air Oven, 336 L |
220 VAC 1~ ph 50/60Hz |
|
|
including standard accessories |
|
|
|
3 ea x Perforated Shelf, Stainless Steel 304 |
|
|

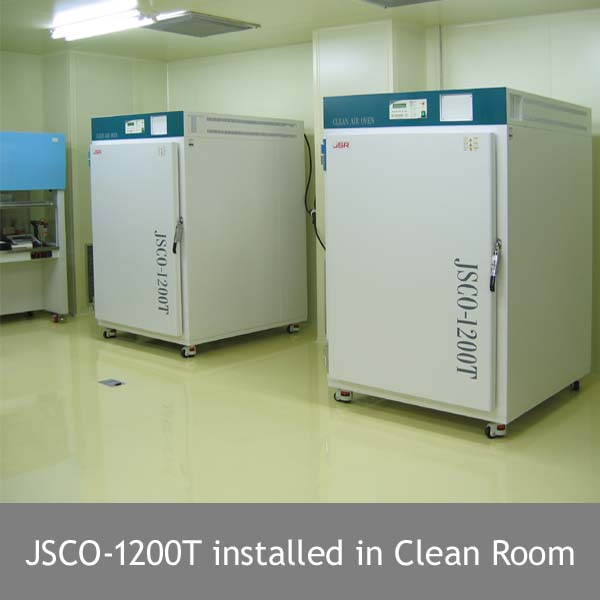

JSCO-1200T |
HEPA Filter Clean Air Oven, 1200 L |
|
|
|
including standard accessories |
380 VAC 3~ ph 50/60Hz |
|
|
4 ea x Perforated Shelf, Stainless Steel 304 |
|
선 택 사 양
|
품 번 |
품 명 |
|
OEC-501 |
RS-232C 시리얼통신, PC Software |
|
OEC-502 |
RS-485 시리얼통신, PC Software |
|
OHC-002 |
차압계 |
|
OHM-001 |
SS3116(ASTM316) Chamber for JSCO-150T |
|
OHM-002 |
SS3116(ASTM316) Chamber for JSCO-300T |
|
OHM-003 |
SS3116(ASTM316) Chamber for JSCO-1200T |
|
PHS-A08 |
타공선반 Stainless Steel 304, W570 x D540 mm for JSCO-150T / 300T |
|
PHS-A17 |
타공선반 Stainless Steel 304, W970 x D980 mm for JSCO-1200T |
|
PHS-A99 |
선반고정걸이 4개 세트 |
