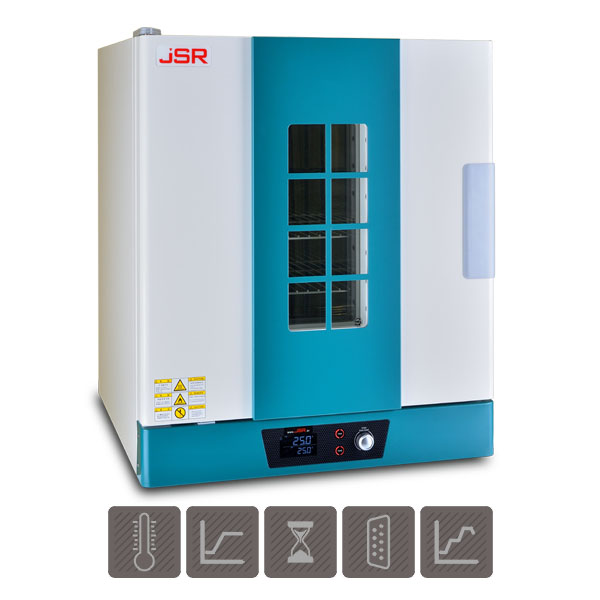

Natural Convection Oven 자연대류식 건조기
자연대류방식 / Max. 250 oC / 정치제어 콘트롤러 / 챔버용량 50, 100, 150, 250 리터
 |
catalog-json-oven-kor.pdf |
|
규격서 다운로드 |
||||
|
Natural Convection Oven |
50 Liter |
100 Liter |
150 Liter |
250 Liter |
공 통 규 격
|
가열방식 |
자연대류식 |
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
제어정밀도 120 oC 기준 |
±0.3 oC at 120 oC (JSON-050 기준) |
|
온도분포도 120 oC 기준 |
±2.0 oC at 120 oC (JSON-050 기준) |
|
콘트롤러 |
JIC-CON 5세대 디지털 마이크로프로세서 PID 콘트롤러 |
|
|
3 그룹 Zone PID 제어알고리즘 |
|
|
3 점 온도보정기능 |
|
|
1 점 온도보정기능 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
단열재 : 50 mm 알미늄 피복 미네랄 울 |
|
|
스테인레스 스틸 와이어 선반 포함 |
|
|
스테인레스 스틸 타공선반 [옵션] |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |
제 품 특 장 점
 |
 |

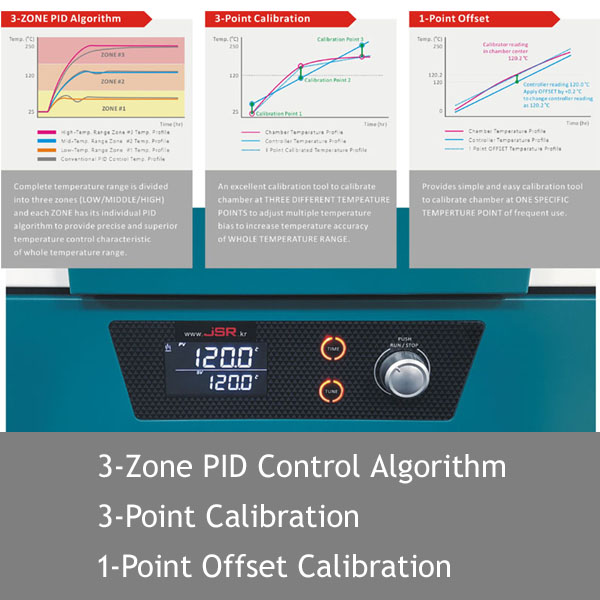

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어. |
 |
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어. |
 |
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지. |
|
작동성능 |
|

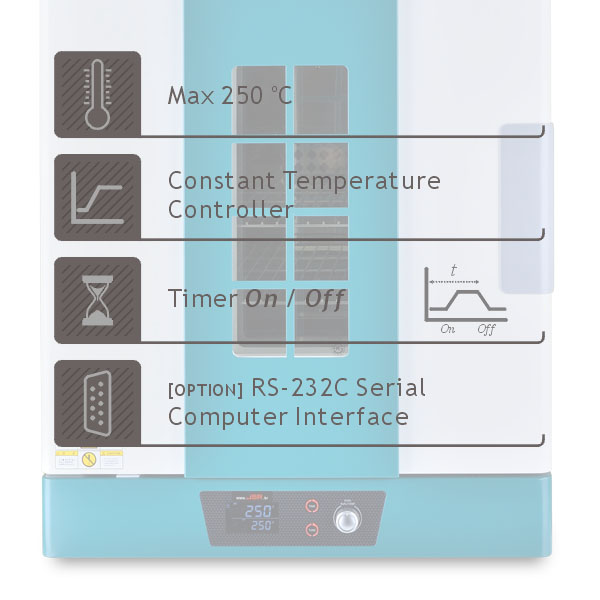

• 온도제어범위 상온+10 oC ~ 250 oC • 자연대류방식의 가열로 미세한 입자 건조 또는 실험용품 건조에 적합 • 가열된 공기가 일정하고 원활하게 대류 할 수 있도록 비대칭적으로 설계된 가열시스템으로 온도분포도 향상 • 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음
|
|
콘트롤러 |
|
• 디지털 마이크로프로세서 PID 콘트롤러 • Integrated Digital Microprocessor Control System • 그래픽 LCD 디스플레이 • 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 • UV 코팅 터치 판넬 • 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 • 인코더 타입 조그 다이얼 • 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 • 온도제어해상도 0.1 oC • 예약 타이머 최대 99 시간 59 분 설정 가능 • 작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람 • 자주 사용하는 온도와 타이머 시간 저장 기능 • 3그룹 Zone PID 제어 알고리즘 • 3점 온도보정기능 • 1점 오프셋 온도보정기능 • CLASS A PT-100 Ω 센서 사용 • 정전 제어 복귀 기능과 타이머 유지기능 • RS-232C PC 연결용 시리얼 포트 [옵션]
|
|
구조 및 재질 |
|
• 내구성이 뛰어난 에폭시 분체도장 외장 케이스 • 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반 • 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 • 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치 • 수분 및 증기를 배출할 수 있는 배기구 장착
|
|
편의장치 |
|
• 이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이 • 25 mm 간격으로 높이 조절이 가능한 선반 • 크기 조절이 가능한 배기구 • 도어센서를 장착하여 도어를 열면 히터 출력을 차단하여 고온의 열기부터 사용자 보호
|
|
안전장치 |
|
• 도어 열림 시 히터 및 팬 정지 • 장시간 도어 열림 시 경고음 및 에러표시 • 최대 사용 온도 초과 시 작동 중지 후 경고음 및 에러표시 • 설정온도+10 oC 과열 시 작동 중지 후 경고음 및 에러표시 • 설정온도-10 oC 하강 시 작동 중지 후 경고음 및 에러표시 • 독립적인 2차 과열차단기 • PT SENSOR 단락 또는 합선 시 경고음 및 에러표시 • 과전류 차단 장치 : 누전차단기
|
| Controller | Cabinet Stand [OPTION] | Door window | ||
 |
 |
 |
||
| Chamber | Adjustable Shelf | Safety | ||
 |
 |
 |
모델 및 사양
|
품 번 |
||||
|
규격 및 구성 |
|
|
|
|
|
챔버용량 |
48 리터 |
100 리터 |
151 리터 |
252 리터 |
|
내부규격 (W x D x H mm) |
400 x 300 x 400 |
500 x 400 x 500 |
560 x 450 x 600 |
600 x 600 x 700 |
|
외부규격 (W x D x H mm) |
560 x 525 x 710 |
660 x 625 x 810 |
720 x 675 x 910 |
760 x 825 x 1010 |
|
투시창규격 (W x H mm) |
150 x 290 |
150 x 360 |
150 x 410 |
150 x 460 |
|
선반위치 (25mm 간격) |
12 개 |
16 개 |
20 개 |
24 개 |
|
포함선반수량 |
2 개 |
2 개 |
2 개 |
3 개 |
|
배기구 |
1 개 |
1 개 |
1 개 |
1 개 |
|
|
|
|
|
|
|
성 능 |
|
|
|
|
|
가열방식 |
자연대류식 |
|||
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|||
|
제어정밀도 120 oC 기준 |
±0.3 oC |
±0.3 oC |
±0.5 oC |
±0.5 oC |
|
온도분포도 120 oC 기준 |
±2.0 oC |
±3.0 oC |
±3.0 oC |
±4.0 oC |
|
가열소요시간 120 oC |
10 분 |
10 분 |
15 분 |
20 분 |
|
|
|
|
|
|
|
전 원 |
|
|
|
|
|
공급전원 |
220 ± 10% VAC 50 / 60Hz 단상 |
|||
|
히터용량 |
1.2 kW |
1.5 kW |
1.7 kW |
2.5 kW |
|
소비전력 |
1.3 kW 5.5 amp |
1.6 kW 6.8 amp |
1.8 kW 7.7 amp |
2.6 kW 11.3 amp |
|
전원플러그 |
220 V 표준플러그 |
|||
주문정보
|
품 번 |
품 명 |
전 원 |
|
Natural Convection Oven, 48 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
220 VAC 1~ ph 50/60Hz |
|
|
Natural Convection Oven, 100 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
220 VAC 1~ ph 50/60Hz |
|
|
Natural Convection Oven, 151 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
220 VAC 1~ ph 50/60Hz |
|
|
Natural Convection Oven, 252 L 표준구성품 포함 3 ea x Wire Shelf, Stainless Steel 304 12 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
220 VAC 1~ ph 50/60Hz |
선택사양
|
품 번 |
타공선반, 스테인레스 스틸 304 |
|
PHS-A03 |
JSON-050 용 W370 x D280 mm |
|
PHS-A05 |
JSON-100 용 W470 x D380 mm |
|
PHS-A07 |
JSON-150 용 W530 x D430 mm |
|
PHS-A09 |
JSON-250 용 W570 x D580 mm |
|
품 번 |
와이어선반, 스테인레스 스틸 304 |
|
PHS-B03 |
JSON-050 용 W370 x D280 mm |
|
PHS-B05 |
JSON-100 용 W470 x D380 mm |
|
PHS-B07 |
JSON-150 용 W530 x D430 mm |
|
PHS-B09 |
JSON-250 용 W570 x D580 mm |
|
|
|
|
PHS-A99 |
선반걸이, 4개 세트 |
|
품 번 |

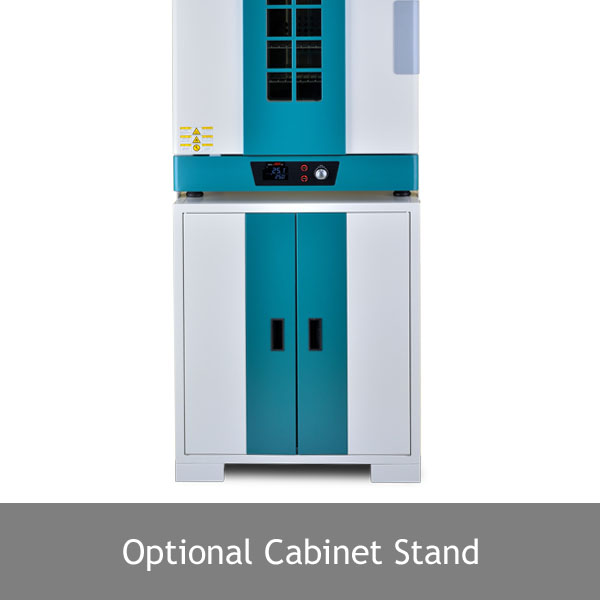

케비넷 스탠드 (바퀴장착) |
|
PHC-050 |
JSON-050 용 |
|
PHC-100 |
JSON-100 용 |
|
PHC-150 |
JSON-150 용 |
|
PHC-250 |
JSON-250 용 |
